高频多层陶瓷电容器

在高度集成化的电子设备中，有一种元件几乎无处不在，数量远超其他任何元件，它就是多层陶瓷电容器。它看似简单，却是维持电路稳定、纯净与高效的基石。从为微处理器的每一次运算提供瞬时能量，到滤除电源通道上的每一丝噪声，MLCC以其微小的体积、卓越的性能和无可替代的多样性，成为了电子工业的“大米”，虽不起眼，却不可或缺。

一、 核心功能：三位一体的电路多面手

MLCC的核心功能可归结为三大支柱：去耦、滤波与储能，每一功能都直接关系到电路的终极性能。

• 去耦：芯片的“贴身水库”
  在现代数字电路中，微处理器或FPGA在纳秒间切换工作状态，会产生瞬间的巨大电流需求。如果仅依赖远处的电源，线路电感会导致芯片供电电压瞬间跌落，引发逻辑错误甚至系统复位。MLCC，尤其是小容量、低ESL的型号，被放置在芯片电源引脚附近，充当一个本地化的微型能量水库。在需要时能瞬时放电，弥补电压跌落；在空闲时迅速充电，为下一次放电做准备。这种“去耦”作用，确保了芯片核心电压的稳定，是系统高速稳定运行的先决条件。

• 滤波：信号的“净化滤网”
  电路中充斥着各种噪声，如电源自身的开关噪声、数字电路产生的高频谐波、以及外界引入的电磁干扰。MLCC利用其阻抗随频率变化的特性，为这些噪声提供一条低阻抗的对地路径，从而将其“短路”掉。在电源电路中，它与电感或电阻构成π型滤波器，输出纯净的直流电；在信号线上，它能够滤除特定频率的干扰，保证数据信号的完整性和信噪比。

• 储能：脉冲的“能量弹夹”
  在诸如相机闪光灯、功率放大器等应用中，电路需要在极短时间内释放大量能量。MLCC能够快速充放电，充当这种脉冲能量的存储单元。其高容量密度和低ESR特性，确保了能量可以被高效、快速地释放。

二、 深度技术参数解析：性能的微观世界

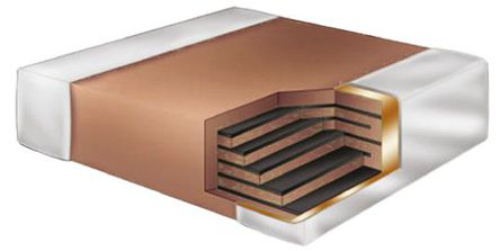

MLCC的性能由其材料、结构和工艺共同决定，参数选择是一门精密的科学。

• 介质材料：性能的决定者
  MLCC的介质陶瓷材料是其所有特性的根源，主要分为三类：

• I类陶瓷： 如C0G，以其极高的稳定性、极低的损耗和几乎为零的压电效应著称。其容量不随电压、温度和时间变化，是高频振荡器、谐振电路和对精度要求极高的滤波器的理想选择，但容量通常较小。

• II类陶瓷： 如X7R、X5R，这是最主流的类型，提供了高容量密度。但其容量会随直流偏压的升高而显著下降，并具有明显的温度特性（如X7R表示在-55℃~+125℃范围内容量变化≤±15%）。广泛用于电源的去耦和一般滤波。

• III类陶瓷： 如Y5V，提供极高的体积效率，但容量对温度、电压和时间的稳定性很差，通常用于对性能要求不高的消费电子中。

• 电压与容值：基础但关键

• 额定电压： 必须高于电路中的实际直流电压与交流纹波峰值电压之和，并留有足够裕量。施加直流偏压会导致实际有效容值下降，尤其是在II类和III类MLCC中。

• 容值范围： 覆盖从0.5pF到数百μF的广阔范围，满足了从高频射频电路的匹配到CPU核心电源大容量缓冲的全频谱需求。

• 寄生参数：高频应用的“隐形杀手”

• 等效串联电阻： ESR会导致能量损耗，使电容发热，尤其在用于大纹波电流滤波时。

• 等效串联电感： ESL由内部电极结构和外部引脚（如有）产生。在高频下，ESL的感抗会主导总阻抗，使电容失去去耦作用。反向几何和低电感封装是降低ESL的关键技术。

• 压电效应： II类和III类MLCC在交流电压作用下会产生微小的机械形变，从而振动并发出可听见的噪声，即“啸叫”现象。在音频电路等敏感应用中需特别注意。

三、 全景应用场景：无处不在的电路基石

MLCC的应用几乎覆盖所有电子领域：

1. 电源管理系统：
   在开关电源中，MLCC用于输入/输出滤波、去耦和缓冲。在低压差线性稳压器和负载点电源附近，大量MLCC为CPU、GPU、DDR内存等提供瞬时电流。

2. 射频与通信电路：
   在手机、基站等设备中，小容量、高Q值的C0G MLCC用于射频匹配、谐振和滤波，其稳定性直接关系到通信质量和灵敏度。

3. 数字系统：
   在主板、显卡等数字设备上，成千上万的MLCC分布在各个芯片周围，确保数字信号的纯净和逻辑电平的稳定，是数字世界高速运行的“稳定剂”。

4. 汽车电子：
   在高级驾驶辅助系统、信息娱乐系统和动力总成中，车规级MLCC必须承受更宽的温度范围（-55℃~150℃及以上）、更高的可靠性和振动冲击，是汽车智能化、电气化的关键支撑。

四、 封装、认证与可靠性

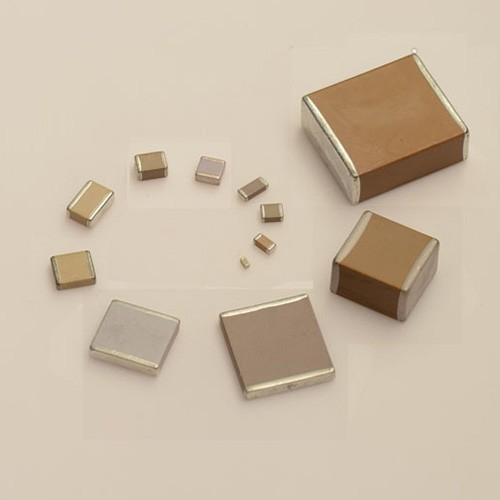

• 封装尺寸的微型化： 从传统的0805、0603到主流的0402、0201，再到尖端的01005、008004，MLCC的微型化趋势与电子产品的小型化紧密同步，对制造和贴装工艺提出了极高要求。

• 可靠性认证：

• AEC-Q200 是汽车电子元件的通用可靠性标准，通过该认证是进入汽车供应链的前提。

• 符合RoHS、REACH 等环保法规是全球市场的基本要求。

五、 核心性能优势：为何无可替代？

• 无极性，易使用： 简化了电路设计和贴装过程。

• 体积小，容量密度高： 特别适合高密度板卡设计。

• 低ESR/ESL，高频特性好： 是高频数字电路去耦的唯一可行方案。

• 高可靠性，长寿命： 固态结构，没有电解电容的电解液干涸问题。

• 成本效益极佳： 在大规模生产下，单个成本极具竞争力。
