共模电感

在现代电子设备密度空前高涨的今天，无处不在的电磁干扰已成为设备稳定运行与互联互通的主要威胁。共模电感，又称共模扼流圈，正是治理此类电磁“污染”的专家。它并非一个简单的电感元件，而是一个基于电磁相位抵消原理的精密滤波器，如同一位公正的“仲裁者”，精准区分有用信号与有害噪声，确保数据在纯净的信道中传输，为电子设备通过严格的电磁兼容性认证奠定坚实基础。

一、 核心功能：相位抵消的艺术与噪声的能量耗散

共模电感的核心使命，是抑制共模干扰，同时无损地传递差模信号。这一过程体现了精巧的电磁学设计。

• 共模与差模干扰的本质区别：

• 差模信号（有用信号）： 指在信号线（或火线）与回流线（或零线）上，大小相等、方向相反的电流，它承载着电路需要传输的数据或能量。

• 共模干扰（有害噪声）： 指在信号线（或火线）与回流线（或零线）上，大小相等、方向相同的电流。这种噪声通常由空间电磁场辐射耦合或共地阻抗引入，是造成设备电磁辐射超标和误动作的主因。

• 双线反向并绕的精密工作机制：
  共模电感将两根完全相同的线圈，以完全对称、反向紧密并绕的方式绕制在同一磁芯上。这一结构是其功能的精髓：

1. 对差模信号： 当差模电流流过时，两个线圈产生的磁场大小相等、方向相反，因此会相互抵消。总磁通量为零，电感几乎不呈现感抗，差模信号可以几乎无损耗地顺利通过。

2. 对共模干扰： 当共模电流流过时，两个线圈产生的磁场大小相等、方向相同，因此会相互叠加。磁芯中产生强大的磁通，线圈呈现出极高的感抗（共模阻抗≥1kΩ@10MHz）。这个高阻抗如同一道屏障，将共模噪声电流极大地衰减，并将其能量以热的形式耗散掉。

• 内置的差模滤波能力： 由于线圈间存在分布的寄生电容和电感量的微小不对称，共模电感本身也构成一个天然的π型或T型滤波器，对差模干扰也具备一定的辅助滤波效果，实现了双重净化。

二、 深度技术参数解析：性能的多维度量

每一项参数都定义了共模电感在具体应用中的效能边界。

• 电感量与频率范围（1μH-1000μH，1kHz-100MHz）： 电感量的选择直接对应需抑制的噪声频率。较低的电感量（如10-100μH）针对较高频段（如30MHz-100MHz）的辐射干扰，而较高的电感量（如10mH以上）则用于抑制较低频段（如150kHz-30MHz）的传导干扰。宽广的工作频率范围确保了其能应对从开关电源的开关噪声到数字电路的高频时钟谐波。

• 电流能力与直流电阻（额定电流0.5A-20A，DCR≤5Ω）：

• 额定电流与饱和电流： 额定电流必须大于电路的正常工作电流。饱和电流≥1.5倍额定电流的设计，确保了在负载突变或瞬时过流时，磁芯不会饱和而瞬间失去滤波能力。大电流款采用扁铜线绕制，有效增加了导体截面积，在降低直流电阻和温升方面优势明显。

• 低直流电阻（DCR）： DCR是衡量其导通损耗的关键。≤5Ω的低DCR意味着在通过大电流时，其自身的压降和发热量很小，保证了电源的效率和不因滤波器而过热。

• 绝缘与可靠性（绝缘电压≥500VAC，耐高温150℃）： 高达500VAC的绝缘耐压，确保了在输入电源端使用时，能承受电网的浪涌冲击而不被击穿，保障了设备和人身安全。150℃的耐温等级使其能适应电源内部等高温环境，长期稳定工作。

三、 全景应用场景：构筑全行业的EMC防线

共模电感是提升产品电磁兼容性的标配元件，广泛应用于：

1. 开关电源的输入/输出端：
   在AC-DC、DC-DC转换器中，它被置于输入侧，用于滤除来自电网的传导干扰，并阻止电源自身的开关噪声反馈回电网；置于输出侧，则用于净化直流输出，为后级敏感电路提供“清洁”的能源。

2. 高速数据接口的守护神：
   在USB Type-C、USB 3.0、HDMI等高速接口附近，共模电感能有效抑制电缆作为天线接收到的共模辐射干扰，防止数据传输出错，同时阻止设备内部噪声通过线缆向外辐射。

3. 工业通讯网络的稳定基石：
   在RS-485、CAN总线等长距离通信网络中，现场环境复杂，电磁干扰严重。在接口处安装共模电感，可以大幅提升通信的抗干扰能力，确保控制指令和数据在嘈杂的工业环境中稳定传输。

4. 安防监控与汽车电子：
   在安防摄像头的电源和视频线上，它能抑制因电机驱动、昼夜切换等产生的内部噪声。在新能源汽车的充电接口和车载电源系统中，它是满足严苛汽车EMC标准，保证充电安全和车辆电子系统稳定运行的关键部件。

四、 认证、封装与材料工艺

• 环保认证： 符合RoHS标准，满足全球环保要求。

• 多样化封装与适用工艺：

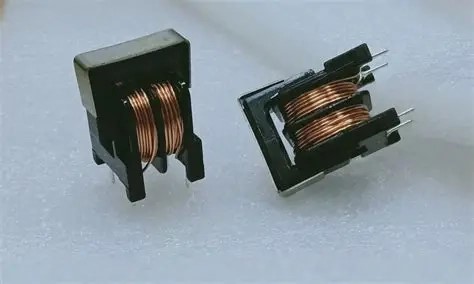

• 插件式： 采用阻燃PBT材质外壳，安全性高，引脚适合波峰焊工艺，结构坚固，常用于功率较大的电源设备。

• 贴片式： 采用一体化磁屏蔽结构，该设计不仅能防止内部磁场外泄干扰周边电路，也能抵御外部磁场的影响，实现了更优的滤波性能和空间效率，非常适合高密度板卡设计，适配回流焊工艺。

• 核心材料科技：
  高磁导率镍锌铁氧体磁芯是其高性能的保证。镍锌材料在高频下具有低损耗、高电阻率的特性，从而实现了宽频率范围内的共模抑制比（≥40dB） 和强大的抗饱和能力。

五、 核心性能优势：为何是EMC设计的首选？

• 精准滤波： 基于电磁抵消原理，能高效衰减共模噪声，同时对有用信号影响极小，滤波“智商”高。

• 性能稳健： 高饱和电流特性确保了其在复杂工况下的性能不崩塌，可靠性远胜于简单的电容或磁珠滤波方案。

• 简化设计： 作为标准元件，安装便捷，无需额外调试，极大地降低了工程师的EMC设计门槛和整改周期。

• 高性价比： 以单一元件实现高效滤波，帮助产品以最低的成本增量，顺利通过CE、FCC、CCC等全球主要的EMC认证，是提升产品市场竞争力的利器。
