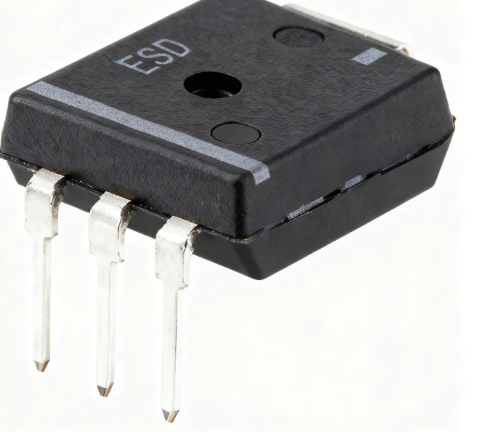

ESD 静电保护二极管

在电子设备日益精密、集成度愈发增高的今天，一个看不见的威胁——静电放电，已成为产品可靠性与寿命的首要杀手。一次不经意的触摸，可能在纳秒间释放数千伏高压，足以击穿昂贵的内核芯片。瞬态电压抑制二极管，正是为应对此瞬时危机而生的尖端防护元件。它如同部署在电路端口最前线的“纳米级闪电卫士”，以其近乎瞬时的响应与精准的电压钳位，为敏感集成电路构筑起一道坚固而可靠的防线。本文将从其核心机制、巅峰参数、全场景应用及卓越优势，全面阐述TVS二极管在现代电子设计中的不可或缺性。

一、 核心功能：纳秒间的生死拦截与能量泄放

TVS二极管的核心使命，是对瞬态过电压进行快速吸收与能量泄放，将电路节点电压精准钳制在安全阈值内。这一过程是一场与时间赛跑的精密防护。

• 雪崩击穿原理：主动防御的物理基石
  TVS管基于先进的硅半导体雪崩击穿技术。在正常工况下，它呈现高阻态，对电路几乎无影响。当端口出现因ESD或雷击感应等产生的瞬时高压脉冲时，其PN结会在皮秒级的时间内被迅速激发至“雪崩”状态，阻抗骤降，形成一个低阻通路。

• 精准的电压钳位：保护动作的精髓
  一旦启动，TVS管能将威胁性的高压脉冲的电压值，瞬间限制在一个远低于被保护芯片耐受能力的钳位电压水平。例如，将一个高达8kV的ESD脉冲，在其危害核心电路之前，就将电压牢牢钳制在10V以下。这个过程并非简单的能量吸收，更是一个动态的、主动的电压稳定机制，确保后续电路只感受到一个被大幅削峰的安全电压。

• 完整的能量转移路径
  在钳位的同时，TVS管将瞬时大电流（如15kV接触放电、25kV空气放电所产生的电流）通过自身高效地泄放到地平面，从而将能量从敏感的IC转移开，完成了从“侦测”到“钳位”再到“泄放”的全套防护动作。

二、 深度技术参数解析：定义防护性能的巅峰

每一项参数都代表了TVS管在防护能力、精度与适用性上的技术成就。

• 响应速度：决胜的皮秒级瞬间
  0.25ps的响应速度，堪称业界标杆。这意味着从过压出现到TVS管完全启动发挥钳位作用，其延迟时间远小于ESD脉冲的上升时间（通常为纳秒级），真正实现了“瞬态”抑制，在威胁产生破坏前将其扼杀。

• 电压规格：精准匹配的防护等级

• 击穿电压（5V-60V可选）：提供了广泛的选项，使工程师能为3.3V、5V、12V、24V等不同工作电压的系统，选择最贴合的“保险丝”，确保防护启动的精确性。

• 钳位电压（Vc≤10V @Ipp=1A）：这是衡量防护效果的关键。低钳位电压意味着即使在大冲击电流下，后续电路承受的电压应力也更小，保护更彻底。

• 静态与动态性能的极致平衡：

• 超低漏电流（0.1nA）：在正常工作时，其功耗和干扰可忽略不计，完全不影响电路的原始性能，尤其对于电池供电的便携设备至关重要。

• 极低结电容（Cj≤5pF，高频款≤1pF）：这一参数使其在保护USB 3.0、HDMI、高速数据线等高频信号端口时，不会引起信号完整性问题，如衰减、畸变，实现了防护与性能的完美统一。

• ** Robustness：坚固性与可靠性**

• 高峰值脉冲电流（Ipp≥1A）：代表了其单次或少数几次承受极大能量冲击的能力。

• 宽工作温度范围（-55℃~+150℃）：确保了在汽车、工业等极端环境下，防护性能依然稳定可靠。

三、 全景应用场景：全行业电子设备的标配卫士

TVS二极管的应用已渗透到所有对可靠性有要求的电子领域。

1. 消费电子端口防护
   在智能手机、平板电脑的USB-C接口、HDMI接口、耳机孔、侧键，以及摄像头模组的传感器数据线上，TVS是防止因插拔或人体接触引入ESD导致主板损坏的首道防线。

2. 汽车电子系统可靠性保障
   在车载中控屏、信息娱乐系统、车载雷达、USB充电口及各类ECU通信接口（CAN/LIN总线）中，TVS不仅要应对人体ESD，还需承受更为严苛的负载突降等抛负载脉冲，其高等级防护是满足车规可靠性的基石。

3. 医疗设备的生命线守护
   在心电监测仪、超声探头等直接或间接接触人体的设备中，TVS管在保护精密、脆弱且关乎人命的数据采集电路的同时，其超低漏电流特性避免了对待测生物电信号的干扰。

4. 工业控制系统的稳定基石
   在工业现场的PLC模块、传感器接口、RS-485/422通信端口，TVS管负责抵御由电机启停、继电器开关等产生的复杂电磁干扰和浪涌，保障控制系统在恶劣电气环境下的稳定运行。

四、 认证、封装与制造工艺

• 国际标准认证：

• 符合IEC 61000-4-2 Level 4，这是ESD防护能力的最高等级认证，证明其能够承受最严酷的静电放电测试。

• 通过RoHS，满足环保要求。

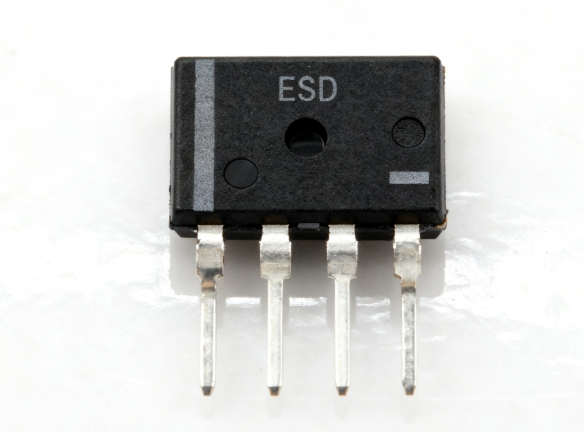

• 微型化封装技术：

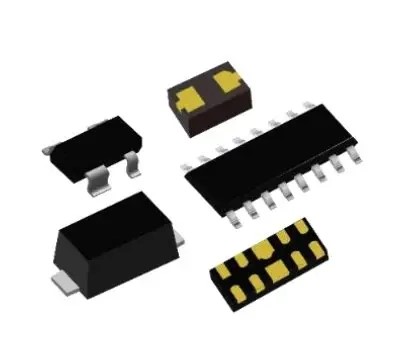

  封装如 SOD-323、DFN2510（2.5×1.0mm） 等，其尺寸已接近0201级别的贴片元件，完美适配现代电子产品高密度板卡设计的需求。无铅镀镍的引脚处理，确保了优良的焊接可靠性和抗氧化性。

五、 核心性能优势：为何是ESD防护的终极方案？

与传统的防护元件（如压敏电阻MLCC）相比，TVS二极管展现出全面优势：

• 速度与精度之王： 皮秒级响应与精准的钳位电压，构成了其无与伦比的防护精确性，这是反应速度慢、钳位电压高的压敏电阻所无法比拟的。

• 隐形的守护者： 极低的漏电流和结电容，使其在履行保护职责时，对电路的正常工作“毫无知觉”，不影响信号完整性、不增加功耗。

• 耐久与可靠： 采用硅半导体技术，能承受多次重复冲击而不疲劳或退化，寿命远超有使用寿命限制的压敏电阻。

• 空间效率极致： 超小的封装尺寸，使其在寸土寸金的PCB布局中，能轻松为每一个关键端口配备专属卫士，实现精准的局部防护。
