N 沟道 MOS 场效应管

在数字化与电气化深度融合的今天，对电能进行高效、精准与智能的控制，已成为所有先进设备的共同需求。金属氧化物半导体场效应晶体管，作为电压控制型功率开关的典范，已彻底革新了电子电路的设计哲学。它不仅是实现能量高效转换的“高效开关”，也是驱动各种负载的“强大肌肉”，其卓越的性能构成了现代高效、紧凑、智能电子系统的基石。本文将深入解析MOSFET的工作原理、巅峰性能、跨领域应用及其无可替代的技术优势。

一、 核心功能：电压驾驭电流的精密艺术

MOSFET的核心使命，是作为一个由电压控制的理想电子开关和功率放大器，实现对强大电流的精准、高效调制。

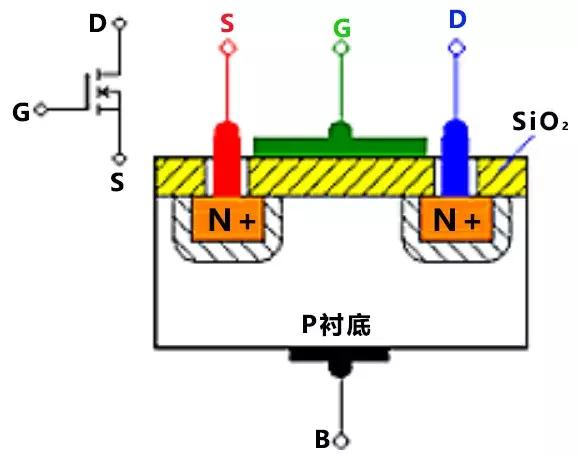

• 电压控制的精密开关机制： MOSFET的工作原理堪称精妙。其核心是一个由栅极、源极和漏极构成的三端器件。栅极与沟道之间通过一层极薄的二氧化硅绝缘层隔离，形成一个电容结构。当在栅源极之间施加一个超过阈值电压（Vgs(th)）的控制电压时，会在半导体衬底中感应出一个导电沟道，从而连通源极和漏极。这个过程中，栅极几乎不汲取稳态电流，仅在对栅极电容充电的瞬间需要极小的电流。这种高输入阻抗的特性，是其区别于电流控制型双极结型晶体管的根本优势，使得它可以用微弱的数字信号直接驱动，极大地简化了驱动电路设计。

• 极致的开关速度与效率： 由于是多数载流子导电，MOSFET没有少数载流子的存储效应，因此其开关速度极快，开通与关断时间可达纳秒级别。这意味着它可以在极高的频率下工作，将电能“切割”成精细的脉冲，再通过滤波还原为所需的电压或电流。这种高频开关能力，是现代开关电源实现小型化与高效化的核心。

• 超低的导通损耗： 当MOSFET完全导通时，其漏源极之间的导通电阻极低。低至5mΩ的Rds(on)意味着在通过大电流时，其自身的功耗微乎其微。例如，在Id=10A时，导通损耗仅为I²R = 10² × 0.005 = 0.5W，实现了高达98%的能源转换效率。这不仅节能，更直接降低了热管理需求，提升了系统可靠性。

二、 深度技术参数解析：性能边界的精确定义

每一项参数都勾勒出MOSFET的能力边界，是工程师选型的直接依据。

• 导通能力的黄金指标：导通电阻（Rds(on)）
  Rds(on)低至5mΩ 是衡量其导通状态下效率的核心。该值越低，导通损耗产生的热量越少，尤其是在大电流应用中，每降低1mΩ都意味着温升的显著改善和效率的实质提升。

• 电压与电流的承载力：

• 漏源极电压（Vds）60V-100V：定义了其能安全承受的截止电压，适用于主流的中低压应用场景，如电脑主板、电源适配器和汽车辅助系统。

• 最大漏极电流（Id）10A-50A 与 峰值漏极电流（Idm）≥100A：分别标定了其持续工作和瞬时脉冲的载流能力。高Idm使其能够从容应对电机启动、负载突变等产生的瞬时大电流冲击。

• 动态性能的关键：开关速度
  开通时间（ton）≤50ns 与 关断时间（toff）≤30ns 共同决定了其在高频电路中的表现。快速的开关意味着更短的切换过渡期，从而将开关损耗降至最低，并允许电路工作在更高的频率，从而减小无源元件（电感、电容）的体积。

• 控制灵敏度的标尺：阈值电压（Vgs(th)）
  2V-4V 的阈值电压范围，使其能够与标准的3.3V或5V数字逻辑电平（如MCU GPIO口）完美兼容，实现无缝对接与控制。

• 坚固性与可靠性：

• 栅源极电压（Vgs）±20V：提供了足够的栅极过压裕度，防止静电放电或电压振荡对脆弱栅氧层的损伤。

• 工作温度范围 -55℃~+150℃：宽广的结温范围确保了其在极端环境下，从寒冷的户外到高温的机箱内部，都能稳定工作。

三、 全景应用场景：赋能千行百业的控制核心

MOSFET以其高效、快速与易控的特性，渗透到几乎所有电能变换的领域。

1. 便携设备的能量枢纽：电源适配器
   在笔记本电脑、手机快充充电器中，MOSFET是开关电源初级侧和次级侧的核心开关元件。其高频开关将电网交流电高效转换为设备所需的直流电，其效率直接决定了充电速度与充电器的体积和发热。

2. 运动控制的动力源泉：电机驱动
   在直流无刷电机和步进电机控制器中，多个MOSFET构成H桥或三相全桥电路，通过精确的时序控制，将直流电转换为多相方波，驱动电机平稳、高效、精准地旋转。其低导通损耗和快速开关是提升电机扭矩、效率和响应速度的关键。

3. 绿色能源的转换桥梁：逆变器
   在太阳能逆变器、车载逆变器中，MOSFET（或其高压兄弟IGBT）是DC-AC变换的核心。它将电池或太阳能板的直流电逆变成可供家用电器使用的交流电，其转换效率直接关系到能源的利用率。

4. 智能照明的驱动核心：LED照明驱动
   在LED驱动电路中，MOSFET作为恒流控制开关，确保LED灯珠在额定电流下工作，获得稳定的光输出并延长使用寿命。

5. 能源管理的安全卫士：储能电池管理系统
   在BMS中，MOSFET被用作充放电控制开关，通过导通与关断来管理电池组的通断与保护。其低导通电阻对于减少系统待机功耗和热耗散至关重要。

四、 认证、封装与热管理

• 安全与环保认证： 符合RoHS环保指令与UL安全认证，确保了产品的全球市场准入与使用安全。

• 多样化的封装与热管理设计：

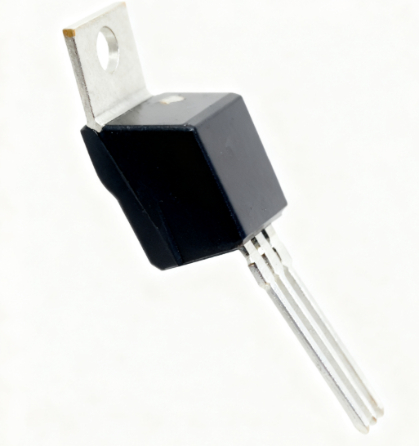

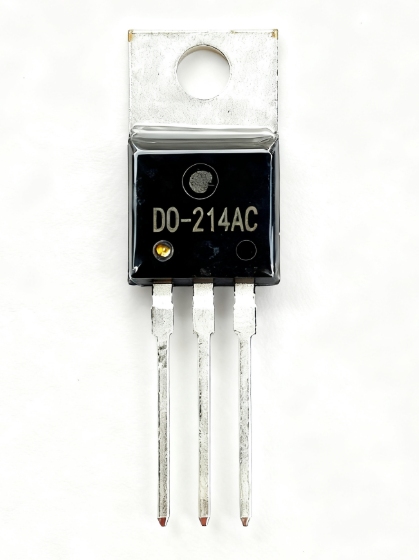

• TO-220：经典插件封装，结构坚固，自带金属散热片安装孔，可通过外接散热器应对高功率场景。

• TO-252（DPAK） 与 DFN3×3/QFN8：先进的贴片封装。后者采用无引脚设计，具有极低的封装寄生电感和优异的热性能（底部散热焊盘直接与PCB相连），专为空间紧凑、频率极高的现代便携设备设计。

• 引脚镀银工艺：相比传统镀锡，镀银具有更优异的导电性和抗氧化能力，能进一步降低连接电阻和温升。

五、 核心性能优势：为何是现代电子设计的必然选择？

与传统的双极型三极管相比，MOSFET实现了全方位的技术超越：

• 驱动简单，效率卓越： 电压控制的特性使其栅极几乎不消耗静态电流，可直接由MCU驱动，简化了电路。结合极低的Rds(on)和超快的开关速度，能显著提升整个电路的转换效率，最高可达98%。

• 发热量小，寿命更长： 低导通损耗与低开关损耗直接转化为更低的设备发热，这不仅降低了散热成本，也极大地提升了元器件的长期工作可靠性和系统寿命。

• 动态性能优异，控制精准： 纳秒级的开关速度允许系统采用更高频率的PWM控制，从而实现更精细的电机转矩调节、更快速的电源动态响应，整体控制精度大幅提升。
