快恢复二极管

在追求高效、节能与小体积的现代电力电子领域，开关电源技术已全面取代传统的线性电源。而在这场高频化的革命中，普通整流二极管因其缓慢的关断特性，已成为制约效率提升的瓶颈。快恢复二极管，正是为征服“高频”这一前沿阵地而生的特种半导体器件。它不仅是实现高效整流的核心，更是保护精密开关元件、提升系统可靠性与功率密度的关键。本文将深入剖析FRD的工作原理、卓越性能及其在尖端电子设备中的核心价值。

一、 核心功能：征服高频，驾驭能量

快恢复二极管的核心使命，是在高频开关电路中，实现对电能的高效、快速与安全管控。其功能远不止“整流”，更延伸至系统的保护与优化。

• 高频整流的基石： 在开关电源中，交流电或直流电被功率开关管（如MOSFET、IGBT）切割成高频方波。FRD的核心作用，就是在此高频环境下，将方波高效地“整流”为平滑的直流电。其极短的反向恢复时间（trr≤50ns，高频款≤30ns），是胜任此工作的根本。

• 反向恢复过程的物理本质： 当二极管从正向导通骤然转为反向截止时，PN结中储存的大量少数载流子不能瞬间消失，会形成一股瞬间的反向恢复电流。普通二极管此过程漫长，会产生巨大的开关损耗和热量。而FRD通过采用外延层设计、铂或金掺杂复合中心等先进工艺，极大地加速了载流子的复合与消散速度，使这个有害的“电流拖尾”现象被压缩到纳秒级别，从而将开关损耗降至最低。

• 系统保护的双重角色：

• 续流功能： 在电感性的电路中（如电机驱动、Boost/Buck电路），当开关管关闭时，电感会产生反向电动势。FRD为此电流提供一条安全的泄放路径，防止高压尖峰击穿开关管，是电路安全的“泄洪通道”。

• 钳位功能： 在诸如反激式开关电源中，FRD与RC电路结合，能有效地钳位和吸收变压器漏感产生的电压尖峰，保护主开关管免受应力过载，确保电压稳定在安全范围内。

二、 深度技术参数解析：性能的量化巅峰

每一项参数都直接决定了FRD在具体应用中的效能与边界。

• 速度与效率的标杆：反向恢复时间（trr）
  trr≤50ns 是进入高频领域的门槛，而 ≤30ns 的高频款则瞄准了诸如LLC谐振变换器、PFC等频率可达数百kHz的尖端应用。trr每减少10ns，都能带来开关损耗的显著降低和整体效率的切实提升。

• 电流与电压的承载力：

• 正向电流（If）1A-30A 定义了其持续的载流能力，覆盖从小型适配器到工业级大功率设备的广阔范围。

• 正向浪涌电流（Ifsm）≥100A 体现了其承受瞬时过载的鲁棒性，能够安然应对设备启动、负载突变等瞬间的大电流冲击。

• 反向耐压（Vrrm）200V-1200V 的高范围，确保了在高压电路中能可靠阻断反向电压。高压款采用的外延钝化工艺，在保证高耐压的同时，实现了更薄的基础区和更优的恢复特性。

• 导通与关断的损耗权衡：

• 正向压降（Vf）≤1.2V 是一个关键指标。它代表了二极管导通时的自身功耗。较低的Vf意味着更小的导通损耗，直接转化为更低的热量和更高的效率。

• 反向漏电流（Ir）≤1μA 则体现了其在关断状态下的“纯洁度”。极低的漏电流意味着在截止时几乎不消耗能量，对于待机功耗要求极高的现代设备至关重要。

• 高频特性的延伸：结电容（Cj）
  Cj≤100pF 的低结电容，使得FRD在高频下对信号的容抗效应更小，这不仅有利于高频信号的通过，也进一步减少了因电容充放电产生的损耗。

• 极端环境的适应性：
  工作温度范围 -55℃~+175℃，尤其是高达175℃的结温能力，使其能够承受开关电源内部的高温环境以及汽车引擎舱等极端工况，保证了卓越的可靠性。

三、 全景应用场景：赋能高效绿色的现代科技

FRD是众多高频、高功率电子设备不可或缺的“心脏”部件。

1. 开关电源的核心：

• PFC功率因数校正电路： 在Boost架构的PFC中，FRD是升压整流的关键，其高速特性直接决定了电路的功率因数和效率。

• LLC谐振电路： 作为LLC谐振变换器的次级同步整流或谐振元件，超快恢复二极管（trr<30ns）是实现高达500kHz以上开关频率和峰值效率超过95% 的核心保障。

2. 绿色照明驱动：
   在LED驱动电源的恒流驱动模块中，FRD确保了高频开关电流的稳定整流，其高效能直接转化为更低的灯具体温和更长的使用寿命。

3. 工业动力核心：
   电焊机、变频器中的高频逆变电路，将直流电逆变为中频或高频交流电，FRD在此作为续流和钳位二极管，保护IGBT功率模块，保障设备在重载、频繁启停下的稳定运行。

4. 新能源汽车基础设施：
   新能源汽车充电桩的AC-DC和DC-DC模块，对效率和小型化有着极致追求。FRD的高频高效特性，是实现充电模块高功率密度的关键技术，助力缩短充电时间。

四、 认证、封装与可靠性设计

• 权威认证：

• 符合RoHS，满足全球环保指令。

• 通过AEC-Q101车规认证，这是进入汽车供应链的强制性门槛。它意味着该系列FRD经历了严苛的应力测试筛选，具备车载电子所需的高可靠性和长寿命，可用于关乎行车安全的关键系统。

• 多样化封装与热管理：

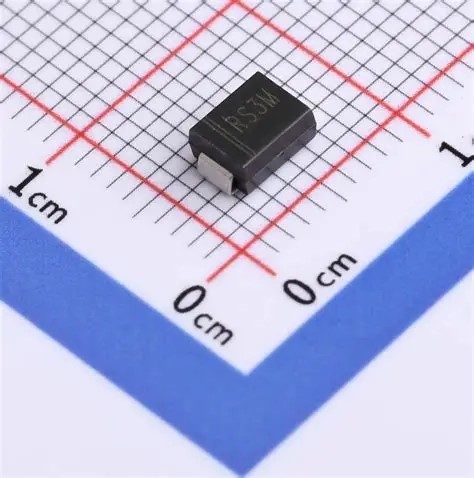

• DO-214AC（SMA）/DO-214AB（SMC）：贴片封装，适用于空间紧凑的消费电子和板卡电源。

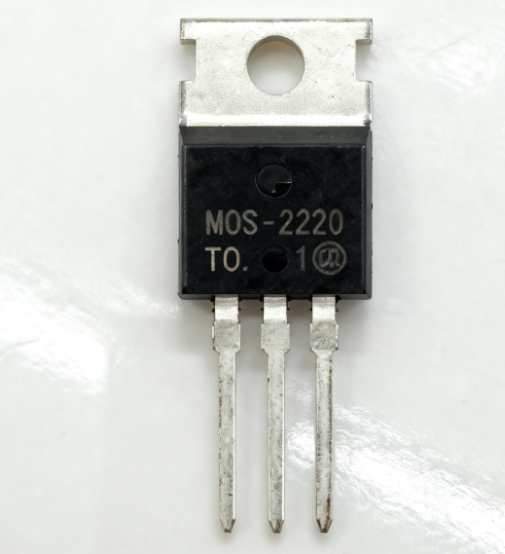

• TO-220AB/TO-247：插件封装，自带安装孔，可配备散热片，是为大功率款设计的标准封装，能够将芯片产生的热量高效地传导至散热器，确保功率输出的稳定性。

• 核心工艺：
  玻璃钝化（GP）工艺 用于芯片表面保护。这种工艺形成的保护层致密、稳定，使FRD具备优异的耐湿性和抗浪涌能力，能够适应潮湿、多变的工业环境。

五、 核心性能优势：为何是高频电源的必然选择？

与普通整流二极管相比，快恢复二极管实现了质的飞跃：

• 效率的飞跃： 通过极短的反向恢复时间和低正向压降，同时大幅降低了开关损耗与导通损耗，能显著提升电源整体转换效率（≥95%），符合全球能源效率标准。

• 热管理的优化： 更低的损耗直接意味着更少的电路发热，这允许使用更小的散热器，为电子设备的小型化、轻量化设计提供了可能。

• 可靠性的提升： 优异的抗浪涌能力和高结温工作特性，使其能在恶劣的电气环境下稳定工作，大幅提升了整机的平均无故障时间。

• 系统噪声的抑制： 快速彻底的反向恢复过程，避免了因载流子拖尾产生的高频振荡和电磁干扰，提升了系统的电磁兼容性。
