在当今这个由信息与精密制造主导的时代，激光——这把“最亮的光、最准的尺”，已经渗透到现代生活的方方面面。而激光二极管，作为将电能直接转换为激光的半导体心脏，以其高效、紧凑和可控的特性，成为了这场光革命的核心。它远非一个简单的发光元件，而是一个集成了量子物理、材料科学与精密制造工艺的高科技产物。本文将全面解析激光二极管的核心工作原理、卓越性能参数、跨领域应用场景及其无可替代的技术优势。
激光二极管的核心功能是实现电能向单色激光的直接、高效转换。其发出的激光具备三大核心特性：高亮度、高方向性、高单色性，这源于其独特的工作原理——受激辐射。
半导体内的光放大： 激光二极管的核心是一个PN结，但其结构远比普通二极管复杂。它采用先进的量子阱结构，在P型和N型半导体之间制造一个极薄的活性层（量子阱）。当施加正向偏压时，电子和空穴被注入到这个活性层中复合，释放出光子。
光学谐振与激光输出： 在芯片的两端，被精心抛光成平行的镜面，构成一个法布里-珀罗谐振腔。光子在两个镜面间来回反射，不断激发其他电子-空穴对复合，产生更多同相位、同频率、同方向的光子，即“受激辐射”，形成雪崩式的光放大。最终，一部分激光从一个部分透射的镜面中激射而出，形成我们所需的高质量激光束。
精准能量聚焦与传输： 由于激光具有极高的方向性（发散角≤10°），其能量几乎平行传播，可以在长距离上保持极小的光斑，从而实现能量的精准聚焦。无论是将数据编码成光脉冲在光纤中传输数十公里，还是将能量汇聚于一个微米级的点上进行加工，都依赖于这一根本特性。
每一项技术参数都定义了激光二极管的能力边界，是工程师为其选择合适应用场景的直接依据。
波长覆盖与特定应用（650nm - 1550nm）：
650nm（红光）： 可见性强，成本低，广泛应用于激光指示器、消费级投影仪、条码扫描器和DVD光驱。
850nm（近红外）： 短距离数据通信（如多模光纤通信）、无人机避障、传感和安防夜视照明的主力波长。
1310nm & 1550nm（通信窗口）： 这是光纤通信的黄金波段，其中1310nm在石英光纤中具有零色散特性，而1550nm则具有最低的衰减系数。专用于长距离、高速率的光纤通信系统，是数据中心和电信网络的基石。
功率等级与工作模式：
连续波输出（1mW-500mW）： 覆盖了从低功耗传感到大功率医疗治疗的广阔范围。例如，激光打印机和传感检测通常需要数十毫瓦，而一些激光治疗仪则需要数百毫瓦的连续输出。
脉冲功率（可达5W）： 在极短的脉冲时间内迸发高功率，是实现激光雷达 测距和3D传感的关键。高脉冲功率能确保足够的回波信号，同时平均功率较低，有利于散热和器件安全。
光电特性与效率：
低工作电压（2.0V-3.5V）与电流（20mA-200mA）： 使其能够直接由常见的低压电路驱动，非常适合便携式消费电子和嵌入式系统。
高电光转换效率（≥30%）： 意味着输入的电能中有超过三分之一被有效转换为激光能量，远高于传统光源。这不仅节能，更显著降低了器件的发热量，提升了可靠性和寿命。
低阈值电流： 先进的量子阱设计使得激光二极管在极低的注入电流下即可开始激射，这进一步提升了效率并减少了热损耗。
光学质量与可靠性：
窄光谱线宽（≤5nm）： 定义了激光的单色性。极窄的线宽意味着光子能量高度集中，这对于高分辨率光谱分析和高速长距离光纤通信（减少色散影响）至关重要。
长寿命（≥5000小时）： 在连续工作条件下超过5000小时的设计寿命，确保了终端产品如光通信设备或工业传感器的长期稳定运行，降低了维护成本。
工作温度范围（-20℃~+70℃）： 保证了其在多数商业和工业环境下都能稳定工作，部分工业级型号会通过热电制冷器进行温控，以维持波长和功率的稳定。
激光二极管以其多样化的波长和功率选择，成为了赋能无数前沿科技的核心光源。
信息社会的血脉：光纤通信系统
在光模块和光纤收发器中，激光二极管是信号的“起源”。它将电信号调制成高速闪烁的激光（速率可达GHz级），注入光纤中进行传输。1310nm和1550nm型号是实现城域网和骨干网超长距离数据传输的不二之选。
智能世界的“眼睛”：激光雷达
作为激光雷达的发射端，它向外发射激光脉冲。通过测量脉冲从发射到被物体反射回来的时间，系统能实时构建出周围环境的高精度三维点云地图。这是自动驾驶汽车、高级驾驶辅助系统、无人机自主导航与避障的核心感知技术。
工业自动化的标尺：精密传感与测量
在工业领域，它被用于非接触式的距离测量、液位检测、振动分析和产品计数。其高方向性和小光斑特性，使得测量结果极为精确可靠，大幅提升了生产线的自动化水平和质量控制能力。
现代医疗的精准手术刀：医疗设备
在医疗领域，不同波长和功率的激光被用于各种治疗和诊断。例如，在眼科手术中精准切削角膜，在皮肤科中祛除色素或血管病变，以及在外科手术中作为“光刀”进行切割和止血。同时，它也是流式细胞仪、DNA测序仪等高端诊断设备的光源。
消费电子的日常伴侣：办公与显示
从我们日常使用的激光打印机、扫描仪到微型投影仪和智能家居的3D传感人脸识别，激光二极管以其紧凑、高效和可靠的特性，深度融入了现代数字生活。
安全与可靠是产品得以广泛应用的前提。
激光安全认证： 严格符合IEC 60825国际激光安全标准。Class 1 代表产品在任何正常操作条件下都是安全的；Class 3B 则意味着激光功率较高，需要采取明确的安全措施（如防护眼镜），这确保了产品在全球范围内的合法、安全使用。
环保认证： 通过RoHS认证，意味着所有材料均符合环保要求，不含有害物质，满足全球绿色电子制造趋势。

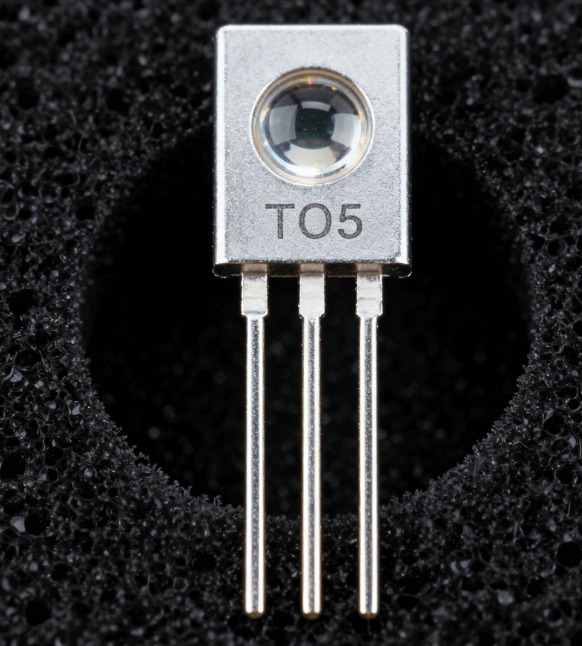

多样化封装形式：

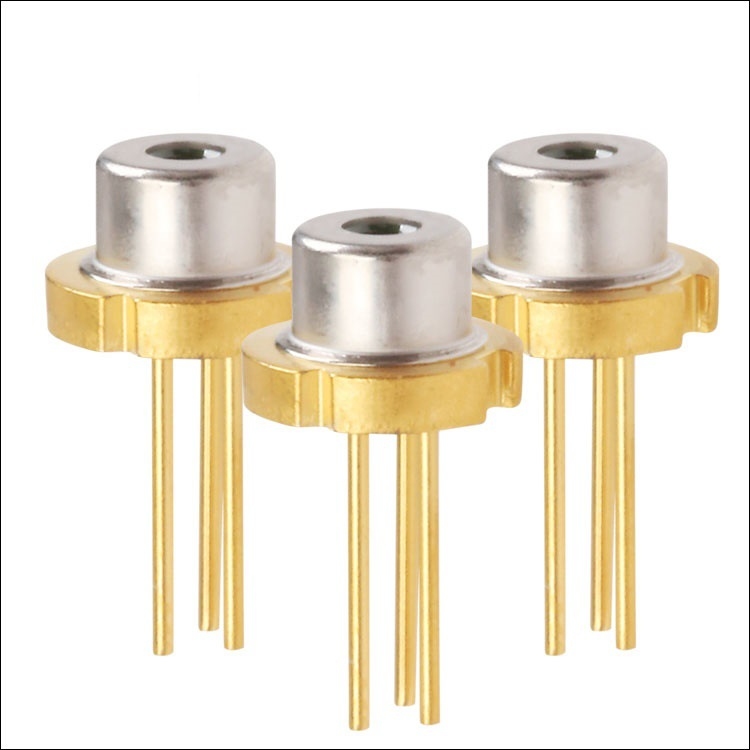

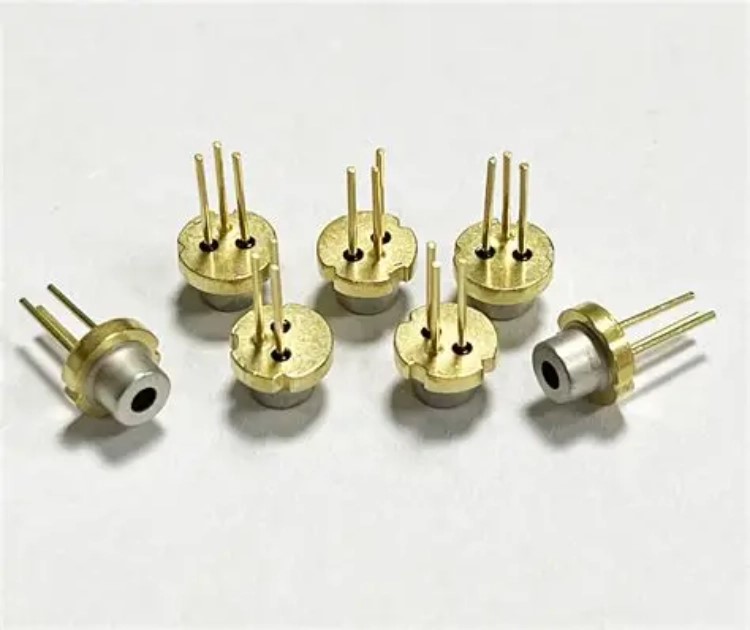

TO-18： 经典的金属封装，气密性好，适用于一般功率和可靠性的应用。
TO-56： 专为高功率型号设计，通常带有集成散热片，能有效将芯片产生的热量导出，确保大功率输出的稳定性与寿命。
SMT贴片封装： 满足现代电子产品自动化、高密度贴装的需求，是实现设备小型化的关键。
内置保护电路： 部分型号集成静电保护电路，能有效避免因人体或设备静电放电对脆弱的激光芯片造成不可逆的损伤，显著提升了产品的抗毁能力和使用可靠性。
与传统的发光二极管相比，激光二极管在多个维度上实现了质的飞跃：
极致的单色性： LED发出的光光谱很宽（数十纳米），而激光的光谱线宽极窄（≤5nm）。这使得它在需要精确波长的应用中，如光谱学和高速度波分复用通信中，具有无可替代的优势。
超高的能量密度： 激光的能量能被汇聚到一个极小的点上，产生极高的功率密度，从而实现LED无法企及的远距离传输和精密加工能力。
卓越的调制响应速度： 激光二极管的调制带宽可达GHz级别，能够承载海量数据，是实现10G、100G乃至更高速率光通信的先决条件，而LED的响应速度通常仅在MHz级别。
更高的电光转换效率： ≥30% 的转换效率意味着更少的能量以热的形式浪费，这不仅节能，更直接带来了更紧凑的设计、更低的散热需求和更长的器件寿命。
