光电探测器

  • 在信息以光速传递的今天,光电探测器作为连接光子世界与电子世界的“桥梁”,已成为现代科技不可或缺的核心部件。它如同系统的“光感神经末梢”,精准地将承载着信息的光信号捕获并转换为可被电路识别、处理的电信号,从而开启了从高速通信到精准测距,从智能安防到尖端医疗的无限可能。本文将深入剖析一款高性能光电探测器的核心技术、卓越性能、广泛适用场景及其背后的设计哲学。

  • 一、 核心功能:从光子到电子的高保真转换

  • 光电探测器的根本使命是实现光信号到电信号的高效、高保真转换。这一过程并非简单的能量转换,而是一个涉及量子物理、半导体工艺和电路设计的精密系统工程。

  • 高灵敏度响应机制: 该探测器针对400nm至1700nm的宽光谱范围具有卓越的响应能力。这一范围覆盖了从可见光(蓝紫光400nm-700nm)到近红外光(700nm-1700nm)的关键波段。其中,850nm、1310nm和1550nm是光纤通信的黄金窗口,而940nm等波段则是众多安防与传感应用的首选。其核心在于采用了先进的PIN光电二极管雪崩光电二极管芯片。

    • PIN光电二极管通过在P型和N型半导体之间插入一本征层,形成更宽的耗尽区。入射光子在此区域内被吸收,激发产生电子-空穴对。在反向偏置电压的作用下,这些载流子高速漂移,形成光电流。其结构决定了它具有响应速度快、线性度好、暗电流低的特点。

    • 雪崩光电二极管则更进一步,在较高的反向偏压下,光生载流子在耗尽区中获得足够动能,通过碰撞电离引发“雪崩效应”,使电流内部倍增。这使得APD具有极高的灵敏度,尤其擅长探测极其微弱的光信号,是激光雷达和长距离光纤通信的理想选择。

  • 信号的检测、放大与输出: 探测器不仅完成光电转换,更集成了后续信号处理功能。微弱的原始光电流首先被高精度、低噪声的跨阻放大器捕获并转换为电压信号。随后,根据应用需求,信号可被进一步调理:

    • 模拟信号输出: 提供与光强成正比的电压或电流信号(如0-5V电压输出或4-20mA电流环),适用于需要连续测量光强变化的场景,如光谱分析、浓度检测。

    • 数字信号输出: 内置比较器,将模拟信号与预设阈值比较,输出干净利落的数字高低电平(如TTL或CMOS电平)。这直接兼容微处理器和数字逻辑电路,简化了系统设计,广泛应用于光电开关、位置传感和编码器。

  • 这种从检测到放大的完整链路设计,确保了输出信号具有高信噪比和稳定性,为后端系统提供了可靠的数据源头。

  • 光电探测器(图1)

  • 二、 深度技术参数解析:卓越性能的量化体现

  • 每一项技术参数都直接关系到探测器在具体应用中的表现,是衡量其性能的硬性指标。

  • 宽谱响应与定制化(400nm-1700nm): 此宽范围使其成为“多面手”。用户可根据特定应用(如只针对1550nm激光雷达)定制峰值响应波长,以获得最佳的量子效率和响应度。

  • 极高的探测率(≥10¹² Jones): 探测率是衡量探测器探测微弱信号能力的核心指标。≥10¹² Jones的数值表明该器件在单位面积和单位带宽下,拥有极低的噪声等效功率,能够从本底噪声中清晰地提取出有用的光信号。

  • 超快响应时间(≤5ns,高速款≤1ns): 响应时间决定了探测器跟踪光信号变化的速度。≤5ns的响应速度已能满足大多数工业控制和通信需求。而≤1ns的高速款,则专为吉比特乃至更高速率的光纤通信、时间飞行法激光雷达等对时序精度要求极高的场景设计,能够精确解析纳秒乃至皮秒级别的光脉冲。

  • 极低的暗电流(≤1nA @25℃): 暗电流是在无光照条件下,由于热激发产生的反向漏电流。它是器件的主要噪声源之一。≤1nA的极低暗电流,确保了在探测弱光时,信号不会被噪声淹没,从而大幅提升了信噪比和检测下限。

  • 高响应度(≥0.8A/W): 响应度定义了光电转换的效率,即每瓦入射光功率能产生多少安培的电流。≥0.8A/W的高响应度意味着能量转换效率极高,对光源的功率要求更低,有助于降低整个系统的功耗。

  • 宽泛的工作电压(5V-24V)与温度范围(-40℃~+85℃): 宽广的电压适配性使其既能嵌入低功耗的便携设备,也能在工业级的24V系统中稳定运行。-40℃至+85℃的宽温工作范围,保证了其在严寒的户外环境或高温的工业现场都能性能如一,具备卓越的环境鲁棒性。

  • 低寄生电感封装(≤1nH): 对于高速应用,封装引入的寄生电感和电容会严重制约带宽。≤1nH的极低寄生电感设计,最大限度地保留了高频信号的完整性,是实现纳秒级快速响应的物理基础。

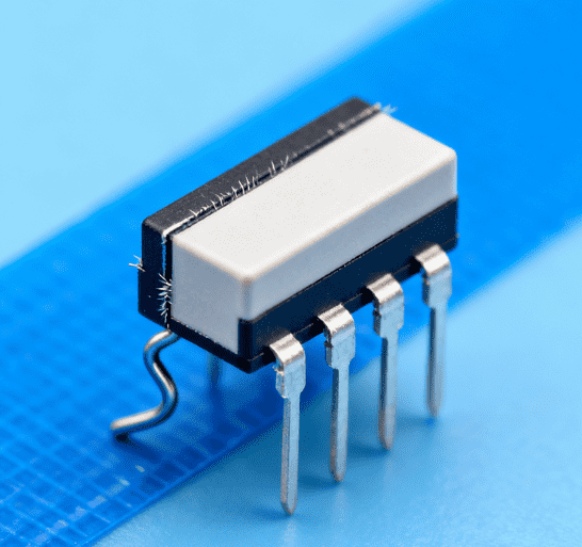

  • 光电探测器(图2)

  • 三、 全景应用场景:赋能千行百业

  • 凭借其卓越性能,该光电探测器在众多前沿科技领域扮演着关键角色。

  • 光纤通信接收端: 在数据中心、5G基站的光模块和家庭宽带的光纤猫中,它是将来自光纤的、携带着海量数据的光脉冲信号转换为电信号的“终点站”,其速度和灵敏度直接决定了通信的带宽与距离。

  • 激光雷达接收系统: 作为激光雷达的“眼睛”,它负责接收从目标物体反射回来的激光回波。通过精确测量光脉冲的飞行时间,可以实现高精度的距离测量和三维建模,是自动驾驶汽车感知环境、工业机器人进行高精度定位和测量的核心技术。

  • 安防监控与传感: 在红外夜视摄像头中,它感知不可见的红外光,实现夜间监控。在激光对射报警系统中,它能敏锐地检测到人体穿越时造成的激光束遮挡,实现异物的精准识别与报警

  • 医疗诊断设备: 在光谱分析仪和荧光检测设备中,它通过检测样品吸收或发射的特定波长光的强度,实现对生物分子、化学成分的无创、高灵敏度定量分析,用于疾病早期筛查和生命科学研究。

  • 工业自动化与控制: 作为光电开关或位置传感器,它在生产线上检测产品的有无、计数,或精确控制机械臂的运动位置,以其高可靠性和快速响应保障工业生产的效率与安全。

  • 四、 认证、封装与可靠性设计

  • 产品的可靠性与易用性同样至关重要。

  • 权威认证: 通过RoHS、REACH环保认证,确保产品不含有害物质,符合全球绿色电子标准。符合UL安全标准,意味着其在电气绝缘、阻燃等方面满足国际安全规范,为用户提供安全保障。

  • 多样化封装形式:

    • TO-46金属封装: 具有良好的气密性和电磁屏蔽效果,散热性能佳,常用于高性能、高可靠性的场合。

    • SOP-4/6贴片式: 适合自动化表贴生产,体积小,是实现设备小型化、高密度PCB板设计的理想选择。

    • LCC无引脚封装: 进一步减小了封装体积和寄生参数,提高了板级装配的可靠性,适用于对空间和频率要求极为苛刻的应用。

  • 集成化与稳定性提升: 部分型号集成前置放大电路,省去了外部放大器的设计与匹配,简化了系统结构,同时通过芯片级优化,显著提升了输出信号的稳定性。引脚镀镍处理则增强了抗氧化能力和焊接可靠性,确保了长期使用的导电性能。

  • 五、 核心性能优势总结

  • 综上所述,这款高性能光电探测器凭借其核心技术,展现出全方位的性能优势:

  • 超凡的检测精度: 采用PIN/APD芯片,结合极低的暗电流和噪声,对微弱光信号的探测能力出众,相比普通光电传感器,检测精度提升超过20%

  • 迅捷的动态响应: 纳秒级的响应速度配合低电感封装,能够完美捕捉高速变化的光信号,满足最前沿的高速通信与测量需求。

  • 卓越的环境稳定性: 宽温工作范围与部分型号内置的温度补偿功能,使得器件在环境温度剧烈变化时,其响应度波动能控制在≤5% 以内,保证了测量结果的一致性与可靠性。

  • 强大的抗干扰能力: 优化的结构设计与屏蔽措施,使其对电磁干扰和环境光干扰具有优异的抑制能力,能在复杂的工业环境中稳定工作。

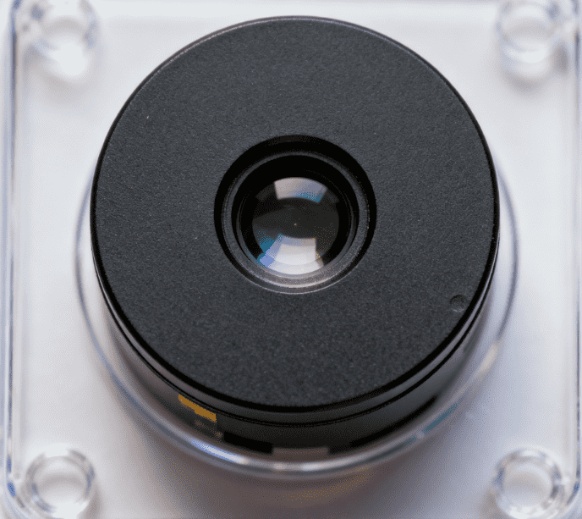

光电探测器(图3)
