电源输出电容插反了怎么测试

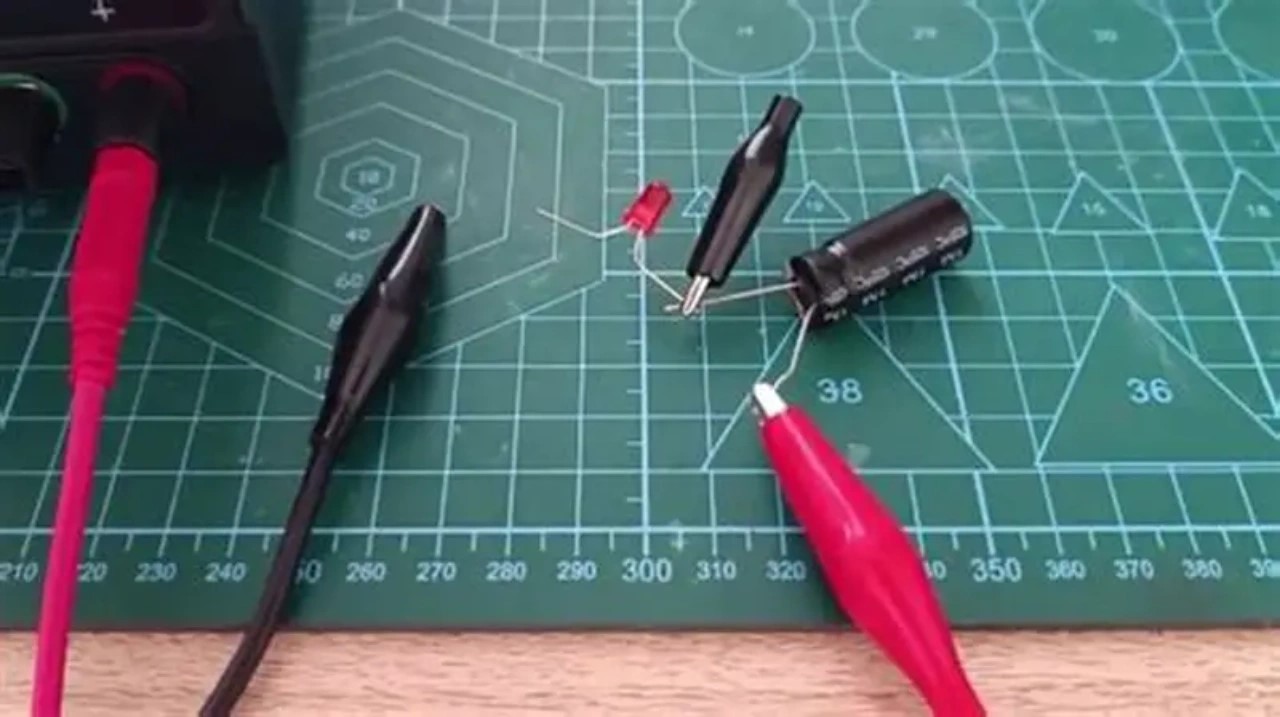

在PCBA生产中，对于有极性的电容器，如铝电解电容、钽电容等，正确的极性安装是保证产品质量与可靠性的基本要求。一旦插反，在通电后不仅会导致电容本身迅速失效（如电解液沸腾、钽电容烧毁甚至炸裂），还可能损坏电路板上的其他昂贵元器件。因此，在生产过程中对电容极性进行100%检测至关重要，尤其在人工插件环节，检测更是不可或缺的质量关卡。

目前，主流的自动化检测方法包括图像识别（AOI） 和在线测试（ICT），两者原理不同，各有侧重，共同构筑了坚固的质量防线。

一、 图像识别检测：基于外观的快速筛查

1. 基本原理
图像识别检测，在行业中通常由自动光学检测机 执行。其核心原理是：在PCBA板焊接后，系统通过高分辨率摄像头对板卡进行精确拍照，然后将捕获的图像与预先录入的、标准良品板的基准图像进行比对。

2. 检测电容极性的依据
AOI主要通过识别电容本体上的极性标记 来判断：

• 铝电解电容：通常外壳上印有负号“-” 的深色条纹，指示负极引脚。

• 钽电容：通常会用一道色带或“+”号 来标记正极。

• PCB丝印：PCB板上本身也会印有电容的封装轮廓和极性标识。
  AOI系统会通过算法核对电容的标记与PCB丝印的极性是否一致。若不一致，系统即判定该元件为极性不良，并自动标记或记录该板卡为缺陷品。

3. 流程与特点

• 流程：PCBA板流出焊接炉 → 传送至AOI工位 → 相机自动扫描拍照 → 算法分析与标准图像对比 → 输出结果（良品流向下站/不良品标记返修）。

• 优点：

• 非接触式检测，速度快，效率高。

• 不仅能检测极性，还能同时检测元件的存在/缺失、错件、偏移、歪斜等多种外观缺陷。

• 局限性：

• 依赖于标记的清晰可见，如果标记模糊或被遮挡，可能产生误判。

• 本质上是一种“外观检测”，无法验证电容的电气功能是否正常。

二、 ICT测试：基于电气特性的功能验证

1. 基本原理
ICT，即在线测试仪，是现代电子制造车间的核心测试设备。它通过针床接触PCB板上预先设计好的测试点，像一台自动化、高精度的“万用表网络”，对板上所有元件的电气连接和基本功能进行验证。

2. 检测电容极性的独特方法
如您所说，直接测量电容两引脚之间的参数无法判断极性，因为无论正接反接，其电容值都相同。ICT检测电容极性需要一个关键技巧：利用电容外壳与电极之间的不对称绝缘电阻。

• 测试原理：

1. 对于有极性的电解电容，其内部结构决定了正极引脚与金属外壳（或负极箔）之间的绝缘电阻，要远低于负极引脚与外壳之间的绝缘电阻。或者说，负极与外壳之间的绝缘性能更好。

2. ICT测试时，需要三根测试针：一根接电容正极焊盘，一根接负极焊盘，第三根则必须接触电容的金属外壳（这就要求PCB设计时，在电容外壳下方或旁边预留一个专门的测试点）。

3. 测试程序会分别测量正极-外壳 和负极-外壳 之间的阻抗。

4. 判定逻辑：在正确的安装极性下，测得“正极-外壳”的阻抗值会小于“负极-外壳”的阻抗值。如果测试结果相反，即“负极-外壳”的阻抗更小，ICT就会判定该电容极性插反。

3. 流程与特点

• 流程：PCBA板固定于ICT针床 → 测试针压下接触所有测试点 → 执行预设测试程序（包括此项极性测试） → 生成测试报告。

• 优点：

• 检测直接、结果可靠，基于电气特性，不受外观影响。

• 能够检测出图像识别无法发现的电气缺陷，如元件值轻微超差、半导体元件故障等。

• 局限性：

• 需要额外的测试点设计和针床夹具，成本较高。

• 属于接触式测试，可能存在探针接触不良的问题。

• 无法检测元件的外观缺陷。
