利用万用表电阻档判断电解电容器质量，是一种经典且实用的方法。其原理是利用万用表内部的电池对电容进行充电，通过观察充电过程中表针或读数的变化来推断电容的容量、漏电电流和是否短路/开路。以下是针对指针式和数字式万用表的操作指南。

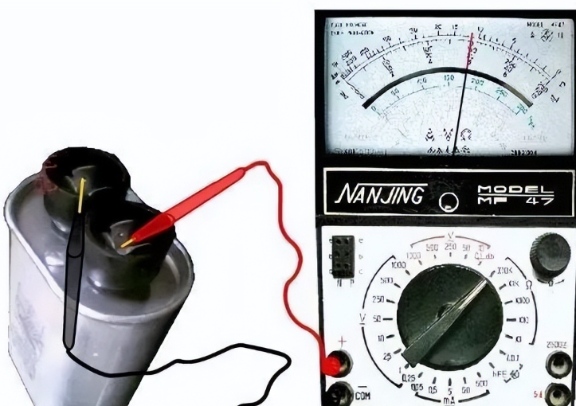

指针式万用表的表针摆动过程能直观地展现电容的充放电过程，是判断电容好坏的理想工具。
1. 基础检测（适用于耐压高于表内电池电压的电容）
选档：通常选用 R×100 或 R×1k 档。
操作：
关键步骤：测试前，必须用导线短接电容两脚进行彻底放电，尤其是大容量电容，以防残存电荷损坏万用表或影响测量。
将黑表笔接电容器正极，红表笔接电容器负极（注意：指针万用表电阻档时，黑表笔输出正电压，红表笔为负）。
观察表针的摆动情况。
现象分析与判断：
正常良好：表针迅速向右（0Ω方向）摆起一个明显的角度，然后缓慢地向左（∞Ω方向）退回，直至稳定在某一极大阻值位置（通常为几百kΩ以上）。摆动幅度越大，说明电容量越大。
已击穿短路：表针摆起后，一直指在0Ω或接近0Ω的位置不再回转。这说明电容内部已完全连通，失去作用。
已漏电：表针摆起后，逐渐向左退回，但停在某一个阻值较小的位置（如几十kΩ或更小），无法退回至∞附近。这个阻值即为漏电电阻，阻值越小，漏电越严重。
容量减小或失效：表针摆动幅度非常小，甚至几乎不摆动。这说明电容器电解质可能已经干涸，电容量大幅减小或完全消失。
2. 进阶检测（针对轻微漏电电容，准确度更高）
对于某些用基础方法不易判断的轻微漏电电容，可采用以下方法：
选档：使用 R×10k 档（此档位电池电压较高，通常为9V或15V）。
操作：利用电解电容正向漏电小、反向漏电大的特性，进行反向充电。即：黑表笔接电容负极，红表笔接电容正极。
现象分析与判断：
正常良好：表针迅速向右摆起，然后逐渐退回至 50-200kΩ 的刻度范围内，并稳定停留不动。
已漏电（不稳定）：表针在某一位置停留不稳，或停留后又缓慢地向右移动（阻值持续减小），这说明漏电电流在持续增大，电容质量差，不能使用。
注意：此方法仅适用于电容的耐压值远高于万用表R×10k档电池电压的情况，否则有击穿电容的风险。

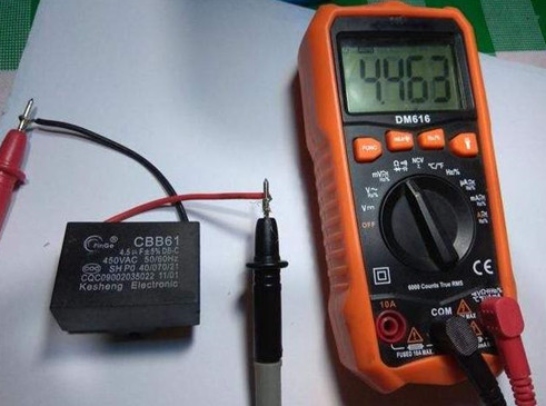

数字万用表通过数字变化来显示充电过程，判断逻辑类似但观察方式不同。
选档：将万用表置于 电阻档（Ω） 或电容档（如有）。若用电阻档，建议使用 2kΩ 或 20kΩ 量程。
操作：
同样，先对电容进行短路放电。
用两表笔接触电容两脚（对数字表而言，红黑表笔极性在电阻档下可不必严格区分，但建议养成红正黑负的习惯）。
观察显示屏上数值的变化。
现象分析与判断：
正常良好：数值会从一个较小的值开始（如几百欧姆），迅速由小变大，最后显示为溢出符号（如“1”、“OL”），表示阻值已超过量程，充电完成。
已击穿短路：数值始终显示为一个很小的固定值（如“0.00”或几欧姆），且不变。
已开路或完全失效：数值从一开始就显示溢出符号“1”或“OL”，没有任何变化过程。这说明电容内部已断路，无法充电。
无论指针表还是数字表，其本质都是：
形成一个RC充电电路：万用表内部的电池 → 表笔 → 被测电容 → 万用表内部电阻，构成一个完整的回路。
观察充电曲线：
电容良好的充电曲线是：电流瞬间最大（表针右摆/读数小），然后随电容电压升高，电流指数衰减至零（表针回∞/读数溢出）。
任何偏离此曲线的现象（电流不衰减、衰减不彻底、无电流），都指示了电容特定的故障模式
