集成电路的好坏判断

在电子设备维修与故障诊断中，判断集成电路的好坏是核心环节之一。通过检测其引脚的电阻值、电压值和波形等关键参量，并与已知的正常值进行对比，可以有效判断IC是否损坏。这三种方法从静态到动态，构成了一个层次分明的诊断体系。

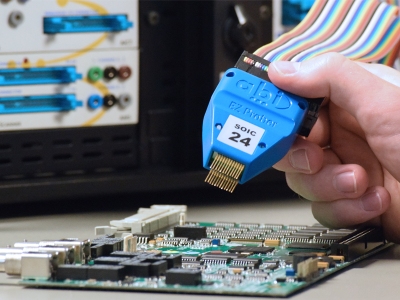

一、 引脚电阻值检测：基础静态诊断

引脚电阻值检测是判断集成电路物理状态的基础方法，可分为在线与非在线两种测量方式。

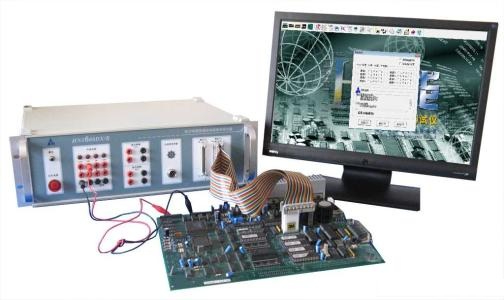

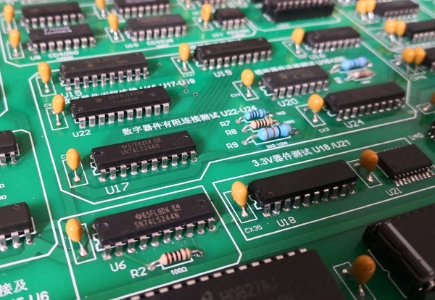

1. 在线电阻值检测

• 定义：指集成电路在通电状态下，与其外围元器件共同连接在印制电路板上时，所测量到的引脚对地或引脚之间的电阻值。

• 原理与应用：在完整的应用电路中，IC引脚与外围元件（如电阻、电容、电感）共同构成了一个特定的网络，从而产生一个相对稳定的匹配电阻值。该数值是IC与外围电路共同作用的结果。在维修时，通过将实测值与同型号正常电路板的标准在线电阻值进行对比，若发现某引脚电阻值存在显著差异，则表明该引脚相关电路可能存在异常——可能是IC内部损坏，也可能是外围元器件故障。

• 特点：此方法无需将IC从电路板上焊下，便捷高效，是初步排查的首选手段。

2. 非在线电阻值检测

• 定义：指对未焊接在电路板上的、独立的集成电路裸芯片，测量其各引脚之间或各引脚与接地引脚之间的电阻值。

• 原理与应用：此方法隔离了外围元器件的影响，直接检测IC自身的质量。同样需要将实测值与已知良好的同型号IC的标准非在线电阻值进行对比。

• 特点与局限性：

• 破坏性：必须将IC从PCB上焊下才能进行测量，操作不便且存在损坏IC和焊盘的风险。

• 需综合分析：若测量结果与标准值相差较大，通常可判定IC损坏。但对于非线性引脚，不同万用表的测量结果可能差异显著，需谨慎判断。

3. 测量仪器注意事项

• 一般可使用指针万用表或数字万用表的电阻档进行测量。

• 对于线性引脚（如电源、接地引脚），任何型号万用表的测量值通常较为一致。

• 对于非线性引脚（内部包含二极管、晶体管等非线性元件），由于不同万用表的内置电压和测量电流不同，测得的电阻值可能会有较大差异。因此，在对比数据时，应尽量采用同型号的万用表和相同的测量档位。

二、 引脚电压值检测：关键动态诊断

引脚电压值检测是在通电状态下，判断集成电路工作是否正常的最直接、最常用的方法。

• 定义与类型：此方法测量的是集成电路引脚的直流电压值。根据电路的工作状态，可分为：

• 静态电压：无输入信号时的引脚电压。

• 动态电压：有输入信号时（如播放音频、处理数据）的引脚电压。

• 对比分析原则：

• 唯一性：对于同一产品中的同一块集成电路，其所有引脚的电压值不可能完全相同。

• 可变性：不同产品或不同应用电路中的相同型号集成电路，其对应引脚的电压值可能相同，也可能不同。

• 一致性：在检测仪器、档位设置、应用电路及工作状态完全一致或高度相似的条件下，测得同一型号IC的引脚电压值应相差不大。显著偏离正常值的引脚，往往是故障所在。

• 重要提示：测量时务必注意电压的单位（伏特V、毫伏mV）和极性（正、负），避免误判。

三、 引脚波形检测：高级动态分析

对于工作在动态信号下的集成电路（如数字逻辑芯片、音频/视频处理器），波形检测是最高效的诊断方法。

• 定义：指使用示波器观察集成电路引脚在某一瞬间或一段时间内的电压随时间变化的轨迹。

• 应用：此方法能够直观地反映信号的形状、幅度、频率、相位以及是否存在失真、噪声、抖动等异常现象。它主要用于检测与信号传输、处理相关的引脚（如时钟、数据输入/输出、振荡器引脚等）。

• 优势：能够捕捉到用万用表无法发现的瞬时性、间歇性故障，是诊断复杂动态故障的终极手段。
