国产突破！晶扬电子发布“三合一”防护芯片：一粒米大小，搞定接口所有电磁和静电难题
在消费电子与通信设备日益追求极致轻薄与高性能的今天，PCB板上的每一平方毫米都寸土寸金。然而，USB、HDMI等高速接口的防护设计却长期面临一个棘手的矛盾：既要应对共模噪声、静电放电（ESD）和浪涌冲击这三大威胁，又受制于传统分立防护方案（磁珠+TVS）带来的巨大空间占用与供应链复杂度。近日，这一行业痛点迎来了国产化破局的关键一步——晶扬电子正式发布国内首款自主研发的IPD（集成无源器件）共模滤波器 TFC0501M。这款产品创新性地将共模滤波、ESD防护和浪涌防护三大功能，集成于一颗仅1.2mm × 0.8mm × 0.6mm的超小封装内，实现了接口防护方案的革命性升级。
接口防护：一个不容忽视的“隐形战场”
高速接口的防护绝非小题大做。首先，高速信号传输因布线失配极易产生共模噪声，这些噪声会像无线电波一样辐射出去，严重干扰近在咫尺的Wi-Fi、蓝牙、5G等天线模块的性能，导致信号变差、连接不稳，即所谓的“天线降敏”。其次，静电放电（ESD） 无处不在，人体或设备接触都可能产生数千伏的瞬时高压，而采用纳米级工艺的接口芯片极其脆弱，一次不经意的静电就可能造成永久性损伤。此外，设备热插拔或电源波动引发的浪涌冲击，则进一步考验着接口电路的耐久性。传统方案需要工程师分别选型并布局EMI滤波器件（如磁珠）和瞬态电压抑制二极管（TVS），不仅占用宝贵的PCB面积，还增加了物料管理和电路设计的复杂性。
TFC0501M：一颗芯片的“三重铠甲”
晶扬电子TFC0501M的诞生，正是为了终结这种“堆料式”防护。其核心优势在于极致的集成化与高性能：
极致微型化，释放板级空间：产品采用先进的晶圆级封装（CSP）工艺，将TVS防护单元与共模滤波电感高度集成。其尺寸仅为1.2mm x 0.8mm，如同一粒微型的米粒，相较于传统分立方案，可节省超过70%的板级空间，为产品实现更轻薄的设计或集成更多功能提供了可能。同时，它与国际主流厂商（如安世半导体Nexperia）的同类产品引脚完全兼容（Pin-to-Pin），为国产化替代和设计升级提供了无缝切换的便利。
全面防护，性能对标国际：该芯片并非简单的功能堆砌，其在各项关键性能指标上均达到了业界先进水平。
ESD防护：可承受IEC 61000-4-2标准下最高15kV（接触放电）和15kV（空气放电） 的静电冲击，为接口芯片筑起一道高压防线。
浪涌防护：在8/20μs标准浪涌测试波形下，能将瞬态电压钳位在5.5V（@6.5A），有效吸收能量，防止后级电路受损。
信号完整性保障：对于高速差分信号（如HDMI 2.1、USB 3.0及以上），其-3dB差分带宽高达7.6GHz，优于部分竞品的6GHz。同时，其极低的寄生电容（仅0.25pF），最大限度地减少了对高速信号边沿和眼图质量的影响，确保数据传输又快又稳。
意义与展望：国产化进程中的关键一环

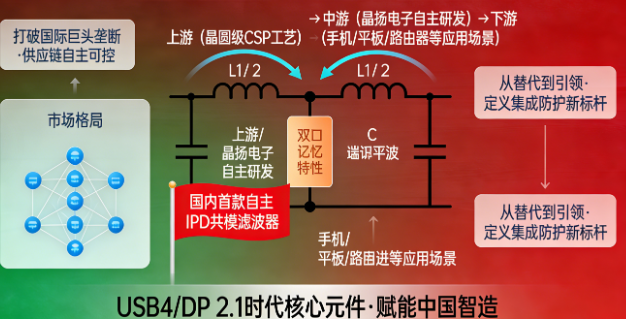

TFC0501M的发布，不仅是单款产品的成功，更是中国在高端集成无源器件领域实现自主研发与产业突破的重要标志。它直接瞄准了被国际巨头长期主导的细分市场，为手机、平板、笔记本电脑、路由器、显示设备等领域的OEM/ODM厂商，提供了高性能、高可靠且供应链自主可控的国产化新选择。
随着数据传输速率向USB4、DP 2.1等更高标准迈进，以及设备小型化趋势的不可逆转，这种高度集成的复合防护方案将成为刚需。晶扬电子的此次创新，预示着国产半导体产业链正从“替代”走向“引领”，开始在特定细分赛道定义产品形态与性能标杆。未来，随着工艺迭代与产品系列化，国产IPD器件有望在更广阔的工业、汽车电子领域大放异彩，为中国智造夯实底层元件基础。
