无需编程，一键实现电阻批量自动化分选与公差检测的终极方案
在电子制造业与实验室研发中，一个看似微小的元件——电阻器，其精度往往直接决定着整个电路系统的性能与可靠性。制造商出于成本与工艺的考量，会给每个电阻设定一个允许的偏差范围，即“公差”。从宽松的±20%到极为严苛的±0.005%，确保所使用的每一个电阻都落在其标称的公差带内，是质量控制中不可或缺却又繁琐至极的一环。想象一下，面对成千上万个需要验证的电阻，工程师们难道只能手持万用表，逐一测量、记录、计算并判断吗？传统方法不仅效率低下、容易出错，更是一种对宝贵人力资源的极大消耗。自行开发自动化测试程序固然是一种出路，但其高昂的开发成本、漫长的调试周期以及对编程技能的硬性要求，让许多团队望而却步。
难道就没有一种既高效又简单，既能保证精度又无需编写一行代码的解决方案吗？答案是肯定的。吉时利（Keithley）的DMM6500六位半数字万用表，与配套的KickStart软件相结合，恰好为这一痛点提供了堪称“优雅”的解决之道。这套方案的核心魅力在于，它通过图形化、向导式的软件界面，将复杂的测试逻辑转化为简单的鼠标点击，让任何工程师都能在短时间内搭建起一套专业的电阻自动测试与分选系统。
首先，我们需要理解测试的核心目标：电阻公差。公差，简而言之，就是电阻实际阻值相对于其标称值所允许的最大正负偏差百分比。一个标称100Ω、公差±10%的电阻，其合格的范围就在90Ω到110Ω之间。而“分级”测试则更为精细，例如，可以将公差带进一步细分为高精度档（如±1%以内）和普通精度档（如±1%至±5%），从而为不同要求的电路筛选出最合适的元件。

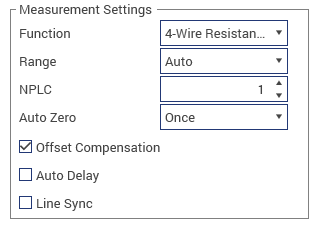

搭建测试系统的第一步是硬件连接与软件配置。将DMM6500通过USB或以太网连接到PC，并启动KickStart软件中的“DMM应用程序”。对于电阻测量，精度是关键。软件提供了“两线”和“四线”两种测量模式选择。对于绝大多数要求精度的场合，尤其是低阻值电阻的测量，必须选择“四线”模式。这种模式利用了两条额外的传感线来消除测试导线本身电阻带来的误差，是获得可信测量结果的基石。同时，别忘了在软件设置中启用“偏置补偿”功能，它能有效消除测量回路中的热电动势等偏移误差，进一步提升数据的准确性。此外，工程师还可以根据被测电阻的标称值合理设置量程，并通过调整积分时间（NPLC）等参数，在测量速度和精度之间取得最佳平衡。

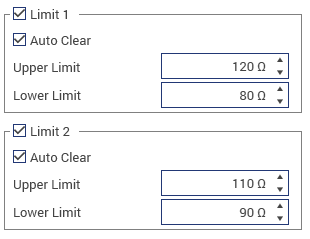

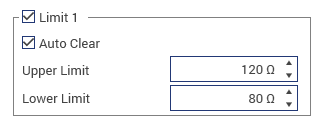

接下来，便是定义测试的“判官”——限值。这正是KickStart软件智能化与易用性的集中体现。你无需编程，只需在“限值”设置界面中，轻松启用“Limit 1”。然后，根据前述的公差计算公式，将计算得到的上限值和下限值直接输入即可。例如，测试一个1kΩ、公差±5%的电阻，只需设置上限为1050Ω，下限为950Ω。如果你需要进行分级，可以继续启用“Limit 2”，设置一个更窄的、代表更高精度的范围（比如±1%）。软件的工作逻辑非常清晰：它会首先用读数与Limit 1比较，如果超限，则立即判定为不合格；如果在Limit 1范围内，则会继续与Limit 2比较，从而判断该电阻是属于高精度档还是普通精度档。
为了提高批量测试时的人体工程学效率，这套系统还支持外接触发开关，这绝对是一个提升体验的“神器”。通过一个廉价的通用脚踏开关（比如电钢琴常用的那种），连接到DMM6500背面的外部触发输入接口，操作人员就可以实现“手换电阻，脚触发测量”的流畅作业循环。在KickStart软件中将触发模式设置为“外部”，每踩一下踏板，万用表就自动完成一次测量、判断与记录。这彻底解放了双手，让测试员的注意力可以完全集中在器件摆放上，大幅提升了作业的连贯性与安全性。
所有测试数据都会实时、清晰地呈现在KickStart软件的“表格”视图中。软件会用颜色自动高亮不合格或分档结果：黄色高亮代表未通过Limit 1（不合格），橙色高亮代表通过Limit 1但未通过Limit 2（普通精度档），无高亮则代表通过了最严格的Limit 2（高精度档）。这种视觉化的反馈，让人一眼就能从海量数据中定位问题器件，无需再费力地逐行检视数字。所有数据都可以一键导出为CSV等通用格式，便于存档或导入到更大的生产管理系统中进行分析。
总结而言，Keithley DMM6500与KickStart软件的这套组合，不仅仅是将一台高性能万用表连接到电脑那么简单。它实质上是将一个需要专业编程知识的自动化测试系统开发项目，转变为一个所有工程师都能快速上手的配置过程。它消除了技术壁垒，将力量交还给真正理解测试需求的工程师手中。从简单的合格/不合格筛查，到复杂的多级精度分选，从手动单次测量到脚踏板触发的半自动化流水作业，这套方案以其出色的灵活性、易用性和可靠性证明：在追求效率与精密的现代电子制造与研发领域，实现“智慧测试”可以如此简单直接。它让质量控制人员从重复枯燥的劳动中解脱出来，将精力投入到更富创造性的工作中去，这或许正是工具进化所带来的最大价值。
