第三代半导体风云再起：碳化硅与氮化镓如何重塑功率电子未来

在追求更高效率、更小体积、更高功率密度的电子世界里，以硅为基础的第一代半导体正逐渐触及其物理极限。正是在这样的背景下，以碳化硅和氮化镓为代表的第三代半导体材料，携带着其革命性的性能，站上了历史的舞台，正以前所未有的速度重塑着功率电子领域的格局。

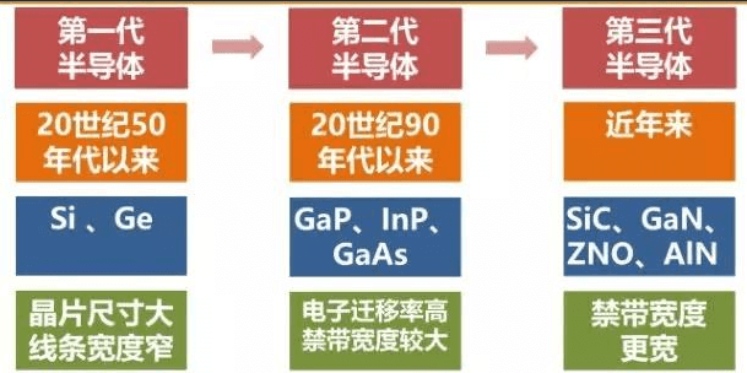

一、 为何是“第三代”？性能的跨越式提升

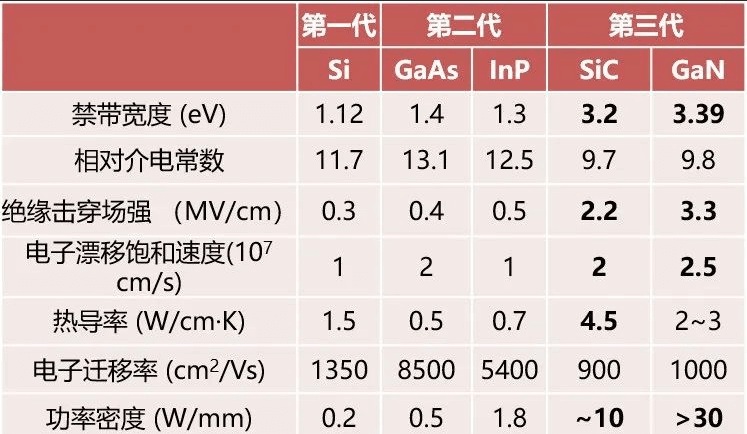

所谓“第三代半导体”，主要指宽禁带半导体材料。禁带宽度是衡量半导体材料的一个重要参数，它决定了器件的耐压和最高工作温度。

• 硅： 作为第一代半导体的核心，禁带宽度窄（1.12eV），这导致其器件导通电阻大、开关速度慢、耐高温性能差。

• 碳化硅： 禁带宽度高达3.2eV，是硅的3倍。这意味着SiC器件可以承受更高的击穿电压、在更高温度下工作，同时具有更低的导通损耗。

• 氮化镓： 禁带宽度为3.4eV，与SiC相当，但其独特的二维电子气结构使其拥有极高的电子迁移率，因而开关速度极快，远超Si和SiC。

这些材料层面的优势，直接转化为了器件性能的碾压。

二、 双雄争霸：碳化硅与氮化镓的技术特性与应用分野

虽然同为第三代半导体，但SiC和GaN因其材料特性和制造工艺的不同，在应用上形成了既竞争又互补的态势。

1. 碳化硅——高功率领域的“耐力王”

碳化硅MOSFET和二极管最突出的优势在于：

• 高耐压与高功率： 目前，SiC器件在1200V及以上电压等级的市场中占据绝对主导地位。它能轻松应对电网、轨道交通、工业电机驱动及新能源汽车主逆变器等高压、大功率场景。

• 高温稳定性： 结温可达200°C以上，降低了散热系统的要求和成本。

• 低开关损耗与高频率： 虽然开关速度不及GaN，但相比硅IGBT有数量级的提升，允许系统工作在更高频率，从而减小无源元件（如电感和电容）的体积。

典型应用：

• 新能源汽车主驱逆变器： 采用SiC模块，可将逆变器效率提升5%-10%，直接延长车辆续航里程或降低电池成本。特斯拉Model 3是率先大规模采用SiC逆变器的标杆。

• 光伏/储能逆变器： 提升太阳能转换效率，降低系统成本。

• 工业电源与电机驱动： 实现设备的小型化、高效化和静音化。

2. 氮化镓——高频世界的“速度之王”

氮化镓功率器件（通常是HEMT）的核心竞争力是速度：

• 极高的开关频率： 开关速度可达MHz级别，是SiC的数倍乃至十倍。这使得电源系统中的磁性元件和电容体积大幅缩小。

• 极低的导通电阻和开关损耗： 在低压领域（650V以下），其效率表现尤为出色。

• 更小的体积： 得益于高频特性，最终实现的电源系统体积可以做到传统硅基方案的1/3甚至更小。

典型应用：

• 消费电子快充充电器： 这是GaN最先实现大规模普及的领域。一个GaN快充头可以做到小巧便携，却能输出65W甚至120W的功率，彻底改变了用户的充电体验。

• 数据中心服务器电源： 追求极高的功率密度和能效，以降低运营成本。

• 5G基站射频功放： GaN在射频领域同样表现卓越，能提供更高的输出功率和效率。

三、 挑战与未来展望

尽管前景光明，但第三代半导体的普及仍面临挑战。成本是首要障碍，SiC和GaN晶圆的价格远高于硅，不过随着产能扩张和良率提升，成本正在快速下降。其次，供应链和技术成熟度仍需时间沉淀，特别是在高可靠性应用领域的验证。

未来，我们将会看到：

• 应用边界持续拓宽： 从消费电子到汽车，再到工业与能源，渗透率不断提升。

• 模块化与集成化： 将驱动芯片、保护电路等与SiC/GaN器件集成，形成更智能、更易用的功率模块。

• 新材料与新结构探索： 如氧化镓、金刚石等超宽禁带半导体已在研究中，预示着更激动人心的技术突破。

结语：
碳化硅与氮化镓的崛起，不是简单的技术迭代，而是一场深刻的能源效率革命。它们正成为实现“双碳”目标、推动电气化社会进程的关键技术支点。对于电子工程师而言，深刻理解这两种材料的特性与应用场景，是在未来产品设计中保持竞争力的必修课。
