在奠定了无源元件的坚实基础后，电子世界迎来了真正的革命——半导体器件。它们赋予了电路“主动控制”的能力，从简单的开关到复杂的运算，实现了信息处理从量变到质变的飞跃。理解这些“灵魂”元件，是驾驭现代电子技术的必经之路。
一、 二极管：电流的“单向阀门”
二极管最核心的特性是单向导电性，相当于一个电流的单向阀门。
核心参数解读：
正向压降（Vf）： 二极管导通时两端的电压降。硅二极管约0.6-0.7V，肖特基二极管约0.2-0.3V。低Vf意味着导通损耗小，对电源效率至关重要。
反向恢复时间（Trr）： 二极管从导通状态切换到截止状态所需的时间。在高速开关电路（如开关电源）中，长的Trr会产生巨大的开关损耗和噪声，此时必须选用Trr极快的肖特基二极管或碳化硅二极管。
系统级应用场景：
整流： 将交流电变为脉动直流电，是所有电源适配器的核心。
续流： 在继电器、电机等感性负载旁边并联二极管，为断电时产生的反向感应电动势提供泄放通路，保护驱动电路。
电压钳位/保护： 如TVS管（瞬态电压抑制二极管），用于吸收浪涌电压，保护精密端口。
二、 三极管：信号的“放大镜”与“数字开关”
三极管是一种电流控制型器件，具有放大和开关两大核心功能。
核心工作模式：
放大模式： 应用于模拟电路，如音频放大器、传感器信号调理。微小的基极电流变化，能控制集电极产生数十至数百倍的电流变化。
开关模式： 应用于数字电路，如驱动LED、继电器、电机等。工作在饱和区（开）和截止区（关），实现信号的导通与关断。
选型“避坑”指南：
驱动感性负载： 必须在线圈两端并联续流二极管，否则关断时产生的反电动势极易击穿三极管。
开关速度： 在高频PWM应用中（如电机调速），需关注三极管的开关速度，避免因开关延迟导致过热。
驱动电流： 确保微控制器（MCU）的I/O口能提供足够的基极电流使三极管完全饱和，否则三极管会工作在线性区，功耗剧增而烧毁。
三、 技术趋势与系统设计思维

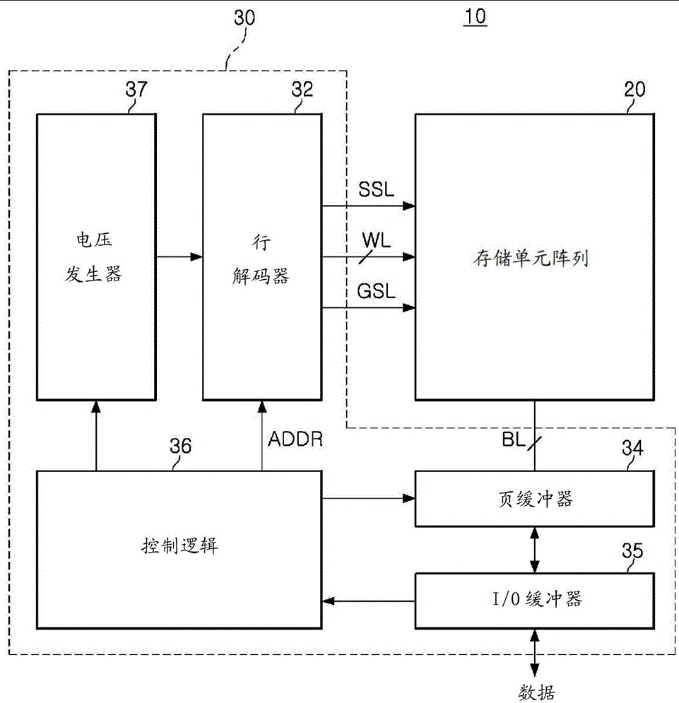

现代电子设计不再是单个元件的堆砌，而是系统级的协同。
元器件技术的前沿趋势：

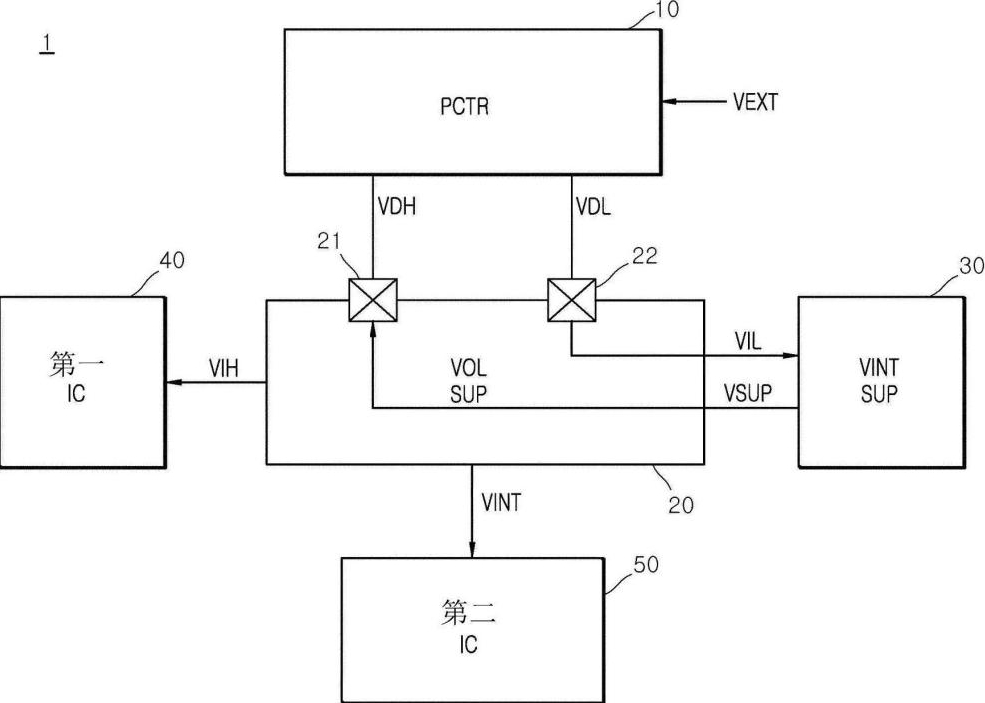

集成化与模块化： 越来越多的分立器件被集成到功能复杂的IC中。例如，电源管理芯片（PMIC）集成了多个DC-DC转换器和LDO；电机驱动模块集成了桥式电路和预驱。这大大简化了设计，提高了可靠性。
宽禁带半导体： 以碳化硅（SiC） 和氮化镓（GaN） 为代表的第三代半导体，具有高开关频率、高耐温、低损耗等巨大优势，正在革命性地改变电源、新能源汽车、5G通信等领域的设计格局。
从器件到系统：采购与管理的考量
在真实的产品开发中，“元器件采购” 是一个至关重要的环节。工程师不仅要考虑技术参数，还需考虑：
供应链稳定性： 该型号是否来自主流供应商？供货周期和库存是否稳定？避免选择即将停产的“冷门”器件。
成本与替代： 是否有第二货源（Second Source）或功能兼容的替代品？这能有效降低供应链风险和采购成本。
生命周期： 元器件是否与产品的预期生命周期匹配？避免产品还在生产，核心器件却已停产的局面。

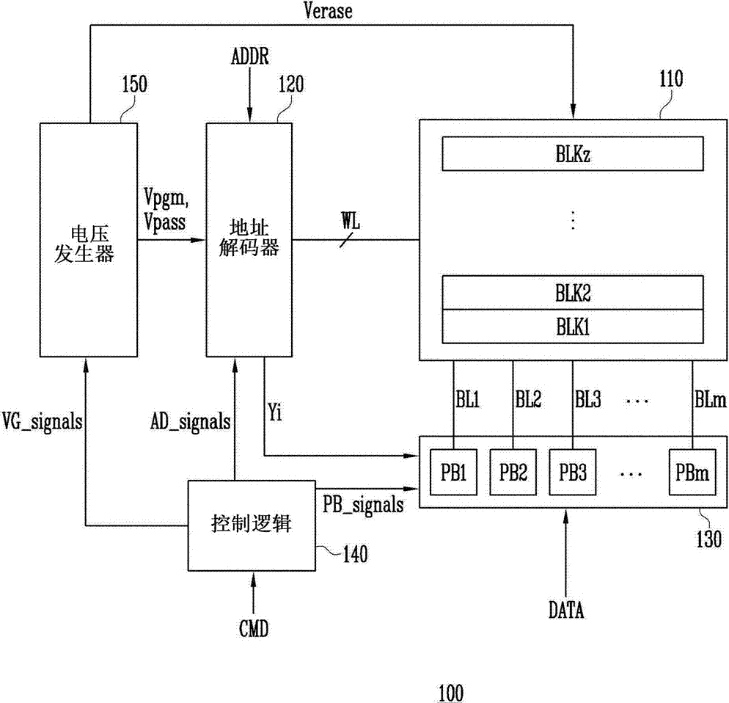

从二极管、三极管的基本原理，到集成电路、宽禁带半导体的前沿技术，电子元器件的发展史就是一部电子产业的进化史。一名优秀的工程师，不仅要能读懂数据手册上的每一个参数，更要具备系统级的视角，将技术趋势、供应链管理、成本控制等因素融为一体。在这个由硅基构筑的智能时代，对元器件从微观物理到宏观生态的深度认知，是实现卓越电子设计的终极武器。
