协同与博弈：电子设计中元器件间的相互作用与系统级优化

在真实的电子设计中，元器件绝非孤立存在。它们通过复杂的电气连接和物理 proximity 相互影响，形成一种精妙的“协同与博弈”关系。理解这种系统级的相互作用，是迈向高级电子设计的关键。

一、 信号完整性：元器件在高速电路中的“对话”艺术

当数字信号的边沿变得陡峭（上升/下降时间短），频率升高时，PCB走线不再仅仅是理想的“导线”，而是表现出传输线特性。

1. 寄生参数的负面影响：

• 电阻的寄生电感和电容、电容的寄生电感和电阻（ESL, ESR）、封装的寄生效应，都会共同导致信号振铃、过冲、下冲和边沿退化。

• 案例： 一个驱动能力过强的逻辑门芯片（如MCU）通过一段较长的走线驱动一个具有较高输入电容的负载芯片，可能因源端与负载端阻抗不匹配而产生振铃，严重时会导致误触发。

2. 系统级解决方案：

• 端接电阻： 在传输线末端并联或串联匹配电阻，吸收能量，消除反射。电阻的精确选型（通常为50Ω~100Ω）和布局位置至关重要。

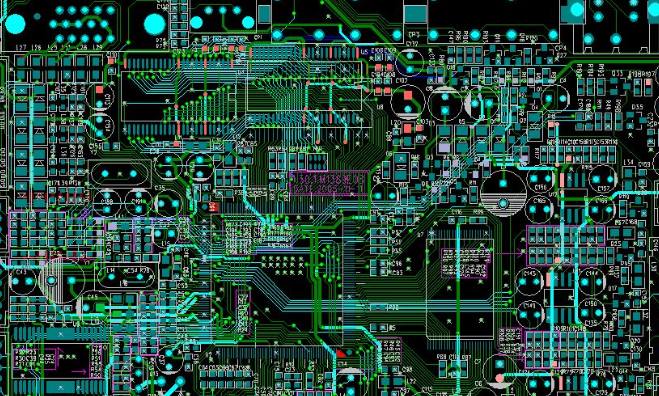

• 布局优化： 遵循 “高速PCB布局布线规则” ，如关键信号（时钟、差分对）走线最短化、提供完整参考平面、避免锐角转弯。

二、 电源完整性：为芯片提供“纯净”的能量

现代芯片（如FPGA, MPU）功耗大，瞬态电流变化（ΔI/Δt）剧烈，对供电网络提出极高要求。

1. 问题本质： 供电网络本身存在阻抗（PDN阻抗）。当芯片瞬间需要大电流时，该阻抗会产生电压跌落（IR Drop），导致电源噪声，可能引起芯片逻辑错误或性能下降。

2. 协同设计策略：

• 大容量电解/钽电容（~100uF）： 应对低频电流需求，充当“水库”。

• 陶瓷电容（0.1uF, 0.01uF）： 应对中高频电流需求，布局在芯片电源引脚附近，充当“最后一英里”的“水杯”。

• 去耦电容的“分工协作”： 这是一个经典的协同优化案例。

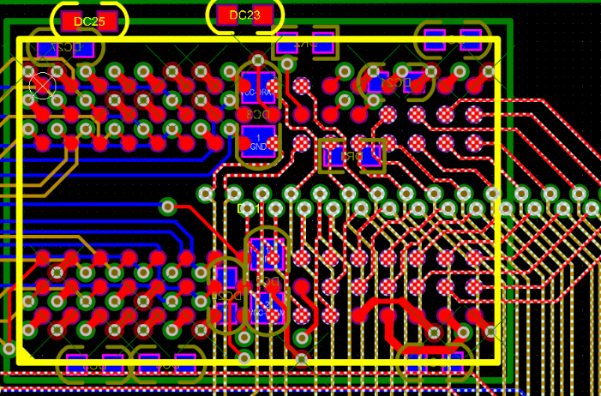

• 优化的“去耦电容布局方案”： 小容量去耦电容必须尽可能靠近芯片的电源/地引脚，过长的引线会引入寄生电感，使其在高频下失效。电容、电源平面、过孔和芯片引脚共同构成了一个完整的供电系统。

三、 热管理：元器件散热的“集体行动”

温度是影响电子设备可靠性的首要因素。元器件的发热会相互叠加，形成系统级的热场。

1. 热相互作用： 功率器件（如MOSFET、LDO）是主要热源，其发热会抬升周围环境温度，从而影响对温度敏感的元器件，如晶振的频率稳定性、铝电解电容的寿命。

2. 系统级“大功率器件散热设计方法”：

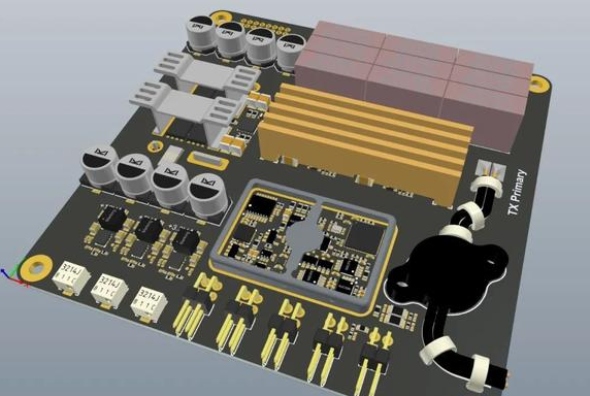

• 热通路设计： 为发热器件敷设铜皮，通过导热过孔将热量传导至内层或背面的铜平面，最终通过散热器散到空气中。PCB本身成为一个分布式散热器。

• 布局考量： 将发热元件分散布局，避免形成“热点”；将对温度敏感的元件远离热源放置。

• 材料选择： 在高功率应用中，需要考虑选择更高导热系数的PCB板材（如金属基板）、导热硅胶垫和散热器。

结语：
高级的电子设计，要求工程师具备系统视角，将电路板视为一个完整的电磁-热耦合系统。系统级设计的核心在于理解电阻、电容、电感、IC等所有元器件如何在这个系统中相互作用，并通过协同优化布局、布线、去耦和散热策略，最终实现性能、可靠性和成本的最佳平衡。
