贴片电阻(SMD Resistor)选型与应用完全指南：从参数到失效分析

在高度集成的现代电子产品中，贴片电阻（SMD Resistor）作为使用量最大的基础被动元件之一，其正确选型与应用直接关系到电路的可靠性、精度与成本。许多电路故障，根源往往在于对这颗小小元件的理解不足。本文将深入剖析贴片电阻的核心知识。

一、 超越阻值：关键参数深度解读

选型时，仅关注阻值（Resistance）和封装（Package）是远远不够的，必须深入理解以下参数：

1. 精度（Tolerance）：常见有±1%、±5%（J档）。精密模拟电路（如传感器信号调理、基准电压源）必须使用±1%甚至±0.1%的高精度电阻。数字上拉/下拉电路则可放宽至±5%。

2. 温度系数（TCR）：表示电阻值随温度变化的比率，单位ppm/℃。普通厚膜电阻TCR在±100至±200 ppm/℃；精密薄膜电阻可达±25 ppm/℃以下。在对温度稳定性要求高的场合（如精密测量、振荡电路），低TCR至关重要。

3. 额定功率（Rated Power）：指在额定温度下长期稳定工作所能承受的最大功耗。常见误区：以为0805封装就是1/8W。实际上，不同厂商、不同工艺（厚膜/薄膜）的功率上限不同，必须查阅具体规格书。设计时必须计算实际功耗 $P=I^{2}R$ 或 $P=U^2\mathrm{/}R$，并留有至少30%的降额（Derating）余量。

4. 额定电压与极限电压：额定电压由 $U=\sqrt{P\times R}$ 计算得出。但需特别注意规格书中的“极限电压”（Maximum Overload Voltage），高压低阻值应用中，即使功耗未超标，电压也可能超限，导致内部电弧放电而失效。

二、 主流品牌与材质工艺对比

市场上品牌林立，了解其特点有助于选型：

• 国巨（YAGEO）/ 华新科（WALSIN）：台湾品牌，全球市场份额领先，产品线极其齐全，从通用型到车规级均有覆盖，性价比高，是多数消费电子的首选。

• 厚声（UniOhm）/ 风华（Fenghua）：大陆知名品牌，在通用型电阻市场占有率高，供货稳定，价格优势明显，是国产化替代的主力军。

• 罗姆（ROHM）、松下（Panasonic）：日系品牌，在高端、精密、车规及超高可靠性领域优势突出，其薄膜电阻、合金电流检测电阻性能优异，但价格较高。

材质工艺：普通厚膜电阻成本最低；薄膜电阻精度高、TCR低、噪声小；金属膜电阻功率密度高；金属箔电阻精度和稳定性最高。

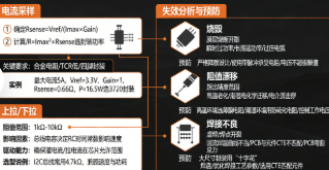

三、 典型应用场景与选型计算实例

1. 电流采样（Current Sensing）：

• 选型关键：优先选用专用的合金采样电阻，因其TCR极低（可至±50 ppm/℃），热电动势小。封装应选择利于散热且能承受大电流的，如2512、3720，或采用四脚开尔文连接（Kelvin Connection）的封装。

• 计算：根据最大采样电流和ADC参考电压，确定阻值 $R_{sense}=V_{ref}\mathrm{/}(I_{max}\times Gain)$。然后计算功耗 $P=I_{max}^2\times R_{sense}$，并据此选择封装和功率。

2. 上拉/下拉（Pull-up/Pull-down）：

• 选型关键：阻值通常为1kΩ至10kΩ，通用厚膜电阻即可。需注意上拉电阻的取值会影响总线速度（如I2C）和功耗，需根据总线电容和驱动能力计算。

四、 常见失效模式与预防措施

1. 电阻烧毁（开路）：

• 原因：最常见原因。瞬时过功率（如短路、雷击浪涌）或长期工作在超过额定功率的状态下，导致电阻膜层过热烧断。

• 对策：严格按照降额设计；在电源入口、电机驱动等易受浪涌冲击的位置，使用具有脉冲承受能力（Pulse Withstanding）的电阻或串联保险电阻。

2. 阻值漂移（超出规格）：

• 原因：长期高温工作导致材料老化；潮湿环境下电化学迁移；电压过高引发电介质击穿。

• 对策：高温环境选用高TCR稳定性的薄膜电阻或金属膜电阻；潮湿环境选用具备防硫化（Anti-Sulfuration）涂层保护的电阻；确保工作电压低于极限电压。

3. 焊接不良（虚焊/开裂）：

• 原因：回流焊温度曲线不当；PCB与元件热膨胀系数（CTE）不匹配；PCB弯曲应力。

• 对策：优化焊盘设计；对于大尺寸封装（如1206以上），可采用焊盘中间开窗的“十字花”设计以释放应力；严格控制焊接工艺。
