揭秘！国产突破：3000A巨电流，仅48mm！这款“高频电镀心脏”如何超越肖特基二极管？
在追求极致效率与紧凑设计的现代工业领域，尤其是低电压、大电流的高频电镀电源，其核心瓶颈往往不在控制电路，而在于那一颗承担着巨量电能“整流换向”任务的功率二极管。传统的肖特基二极管虽以速度见长，却在高压大电流的“硬仗”中捉襟见肘。如今，一项基于经典P+-i-N+ 结构深度优化的技术突破，正为这个领域带来颠覆性的解决方案——一款直径仅48毫米，却能承载3000安培稳态电流，专为高频电镀而生的快恢复整流二极管。它如何攻克高频世界的“时间幽灵”？又是如何在大电流的赛道上，实现对肖特基二极管的全面超越？
一、 高频世界的“时间幽灵”：正向与反向恢复的致命挑战
要理解这项突破的价值，必须先直面高频整流的两大“天敌”：正向恢复时间和反向恢复时间。
正向恢复时间：想象一个关闭的水闸突然被洪流冲击。二极管从截止到完全导通并非瞬间完成，其间会经历一个电压尖峰。这个尖峰源于寄生电感与急剧变化的电流共同作用，它如同一个不受欢迎的“电压浪涌”，可能击穿脆弱器件，威胁系统安全。
反向恢复时间：当电流方向突然逆转，正向导通时注入半导体内部的少数载流子不会立刻消失，它们会形成一股巨大的反向恢复电流，并产生显著的开关损耗。这段时间越长，损耗越大，系统效率越低，发热也越严重。
简言之，长反向恢复时间等效于大寄生电容，拖慢关断并产生损耗；长正向恢复时间等效于大寄生电感，引发电压尖峰。 传统P-i-N二极管因少数载流子存储效应，反向恢复问题突出；而肖特基二极管虽无此问题，却受限于其他瓶颈。
二、 超越肖特基：为何选择优化P+-i-N+结构？
肖特基二极管利用金属-半导体接触，依靠多数载流子工作，天生具有反向恢复时间极短的优势，曾是高频应用的首选。但其致命弱点限制了其在工业级大功率场景的应用：
击穿电压低：通常难以超过100V，在复杂的工业电网环境下可靠性存疑。
高温漏电流大：随着温度升高，其反向漏电流会急剧增加，导致热稳定性差。
通态压降优势仅在低电流密度下成立：一旦电流密度攀升（如超过10A/cm²），其通态压降会迅速超过同等规格的P-i-N二极管，意味着在大电流工作时，自身导通损耗反而更大。
因此，课题的目标非常明确：保留并强化P+-i-N+结构固有的高耐压、大电流、低通态压降优势，同时通过尖端工艺，将其“阿喀琉斯之踵”——恢复时间，缩短到足以媲美肖特基二极管的水平。
三、 核心技术拆解：如何“降服”恢复时间？
这项技术并非从零开始，而是站在成熟的“电焊机专用大电流密度整流二极管”肩膀上，进行了一系列针对高频特性的外科手术式精调。
1. 攻克“开通关”——缩短正向恢复时间
正向恢复的电压尖峰主要来自寄生电感。研发团队采取了双重策略：
结构革命：采用平板式（Press-Fit）结构替代传统的螺栓式，并设计无伞边薄型管壳。这种设计最大限度缩短了内部电流路径，将装配引线带来的寄生电感降至最低。
芯片优化：通过精确的少子寿命控制技术（先提升后精确降低），确保在需要快速导通的瞬间，载流子能迅速响应，减少电压建立时间。
2. 决胜“关断关”——优化反向恢复特性（核心战场）

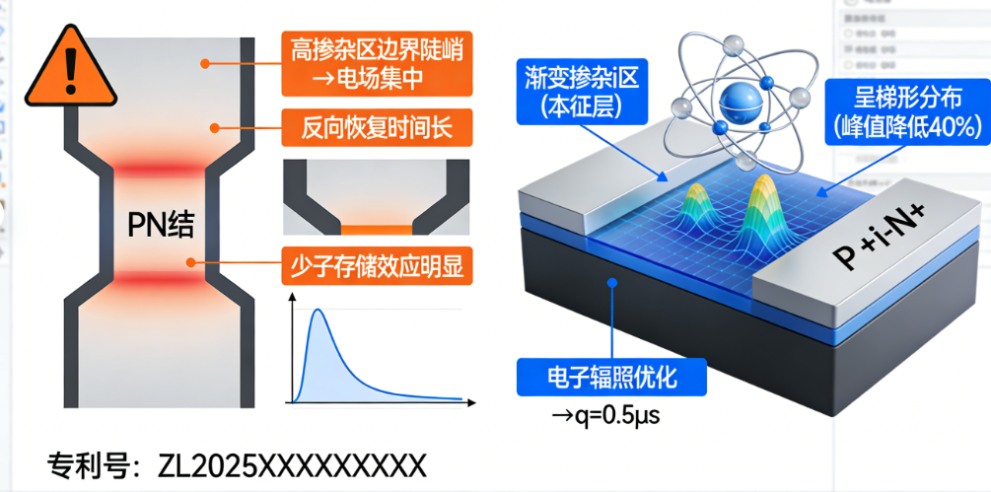

这是技术突破的重中之重。团队没有简单地“一刀切”降低少子寿命，而是实施了一套精密的“寿命工程”：
“先扬后抑”的寿命控制：首先通过磷硅玻璃吸收和特殊降温工艺，有目的地将少子寿命提升到一个较高水平。这确保了器件在稳态导通时，具有极低的通态压降，这是大电流能力的根基。
“精确制导”的寿命裁剪：随后，采用 “低温扩散铂”结合阴极面高浓度磷硅玻璃吸收 的独特工艺，在芯片内部形成一个理想的少子寿命分布梯度。最后，辅以12MeV高能电子辐照进行微调。这使得少数载流子在关断时能被更平缓、更快速地抽走。
实现“软恢复”：上述工艺的终极目标是增大 “软因子” 。软因子越大，意味着反向恢复电流的下降沿越平缓，其峰值电流和总的反向恢复电荷大大减小。这不仅降低了关断损耗，更极大地减轻了对电路中其他器件（如开关管）的电流应力和电磁干扰，系统可靠性大幅提升。
3. 辅助工艺锦上添花
采用电阻率均匀的高品质单晶，使PN结电容更小且一致。
有意将阳极区表面浓度做得低于阴极区，进一步优化电场分布，提升软恢复特性。
成熟的聚酰亚胺钝化、钛-镍-金多层金属化欧姆接触、陶瓷环封装等技术，确保了器件在严苛工业环境下的长期可靠性与散热能力。
四、 实测性能：用数据说话
以规格为 φ48mm / 3000A / 200V 的器件实测结果为例，其关键动态参数达到优异水平：
反向恢复时间被严格控制在了极短的纳秒级范围内。
软因子显著提升，实现了真正的软恢复特性。

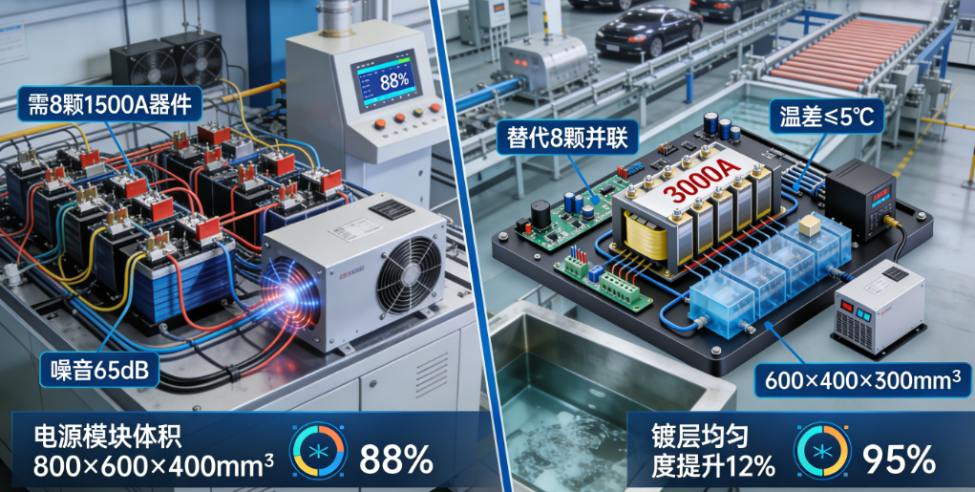

在实际高频电镀电源应用中，对比原有方案，整流效率显著提高，电源体积和温升明显减小，客户反馈节电效果与电镀质量提升显著。
