二极管、三极管与 MOSFET 的应用基础

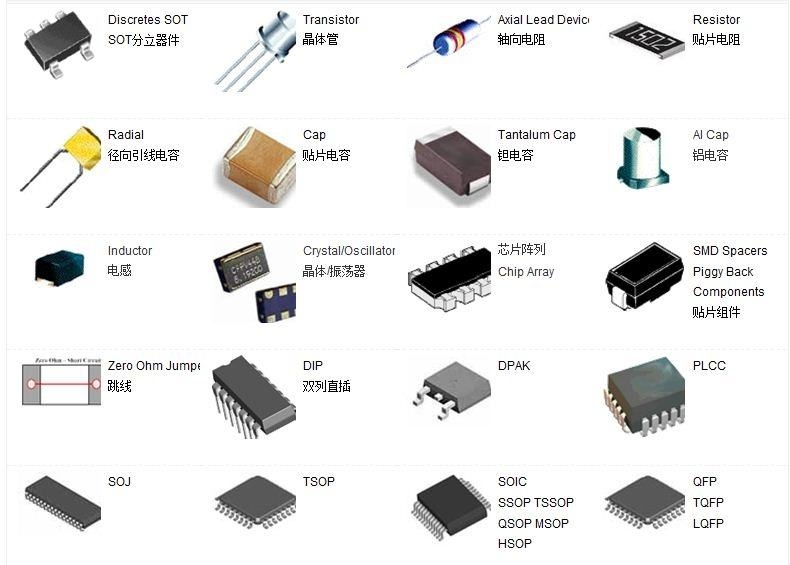

在所有半导体电子元器件中，二极管、三极管和 MOSFET 是出现频率最高的三类分立器件。从简单的整流电源，到复杂的电机驱动、开关电源和信号放大电路，它们几乎无处不在。理解这些器件的基本工作机理和关键参数，是从“会画电路”走向“会做产品”的重要一步。

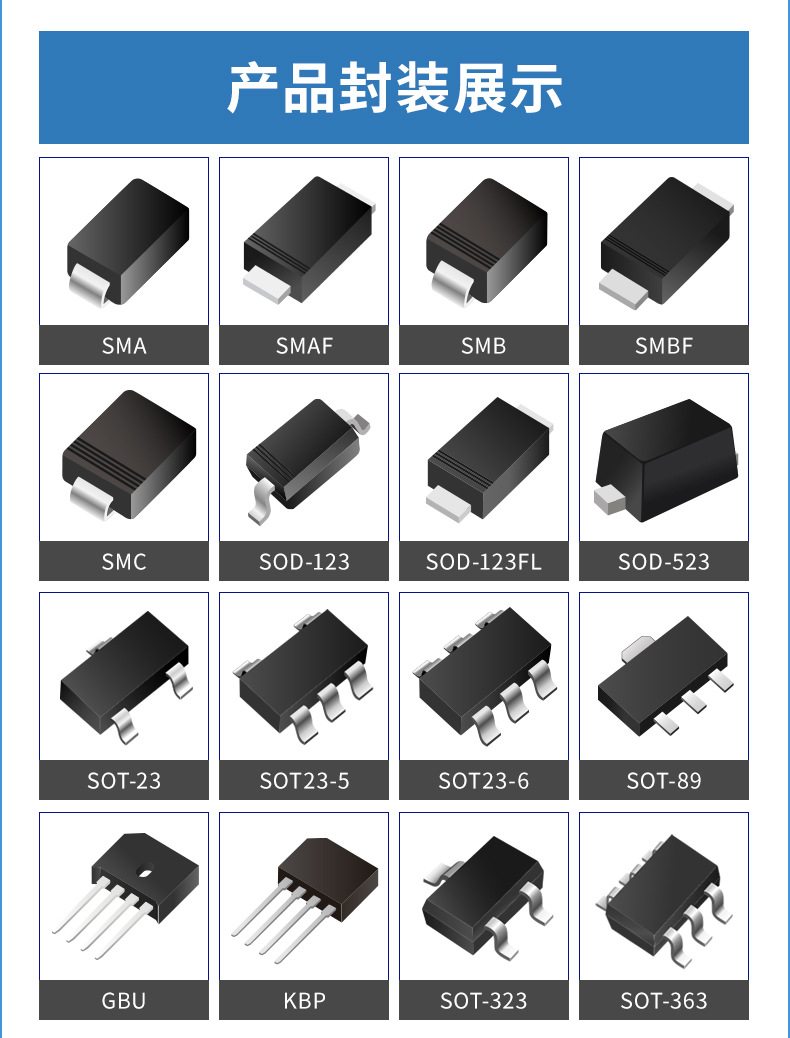

二极管的核心特性是单向导通。常见类型包括整流二极管、开关二极管、肖特基二极管、齐纳（稳压）二极管和 TVS 瞬态抑制二极管等。整流二极管多用于 AC-DC 整流和功率回路，选型时要关注反向耐压、正向电流和正向压降；肖特基二极管具有更低的导通压降和更快的恢复时间，适合低压大电流和高频应用，但反向漏电更大、耐压相对有限；齐纳二极管则主要用于基准电压和简单稳压；TVS 用于静电和浪涌防护，需结合系统最大工作电压和浪涌等级选择合适的击穿电压和功率等级。

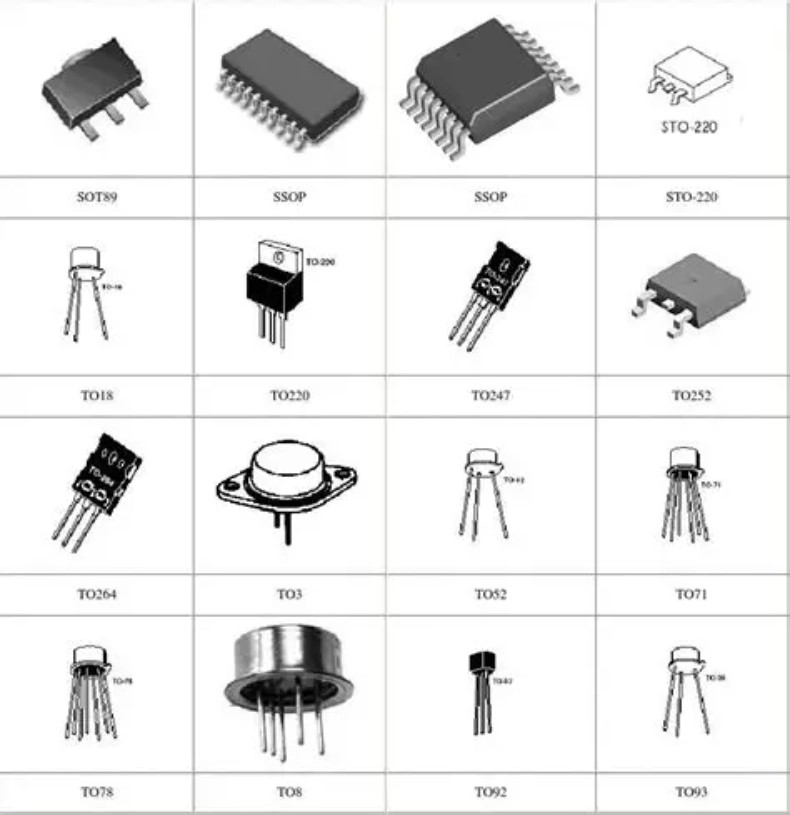

三极管（BJT）可以理解为“电流控制的电流源”，常用于小信号放大、开关控制、简单驱动等。NPN 与 PNP 的差别主要体现在极性和接法上。关键参数包括集电极最大电流、集电极-发射极耐压、直流放大倍数 β、饱和压降 VCE(sat) 以及封装的散热能力。在开关场合，通常会将三极管视作开关器件使用，通过基极限流电阻控制导通与关断，而不是将其工作在线性区长时间放大，以降低损耗和发热。

MOSFET 则是现代电源和电机驱动中的主力器件，它是“电压控制的电流源”。相较三极管，MOSFET 具有关断功耗低、开关速度快、驱动功率小等优势。选型时重点关注的参数包括：漏源耐压 Vds、连续漏极电流 Id、导通电阻 Rds(on)、栅极阈值电压 Vth、栅电荷 Qg 以及封装的热阻 Rth。对于开关电源等高频应用，需要在低导通电阻和较小栅电荷之间找到平衡点，以在导通损耗和开关损耗之间做合理取舍。

在实际电路中，这三类器件往往协同工作。例如在一个常见的 DC-DC 降压电源中，MOSFET 负责高频开关，肖特基二极管或同步 MOSFET 提供续流通路，小信号三极管或 MOSFET 则用于驱动、检测和保护逻辑。在电机驱动中，整流二极管承担续流和能量回收，MOSFET 阵列控制相电流方向和大小，保护用 TVS 和保险丝则确保异常时的安全。

需要特别提醒的是，很多初学者在选型时容易“只看电压电流”，忽略了温升、寄生参数和动态特性。正确的做法是结合 datasheet 提供的曲线，在目标工作频率、环境温度和散热条件下，计算器件的功耗和结温是否在安全范围内，并适当预留余量。同时，为关键器件准备至少 1～2 个备选型号，也是量产项目中降低供应风险的好习惯。

掌握二极管、三极管和 MOSFET 的核心知识，可以显著提升对整机工作原理的理解，也为后续深入学习电源设计、电机控制和信号处理打下扎实的元器件基础。
