对于很多刚接触电子设计的人来说，芯片往往是电路板上最“神秘”的元器件。不同封装、复杂丝印、厚厚的数据手册，常常让人无从下手。事实上，只要掌握几个关键要点，你就可以快速判断一个芯片的大致类型、封装特点，并从 Datasheet 中提取设计所需的核心信息。

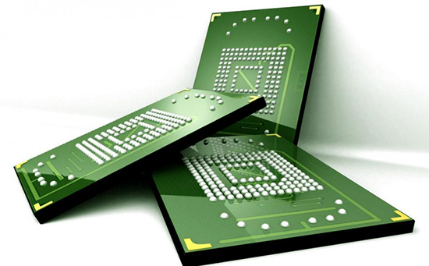

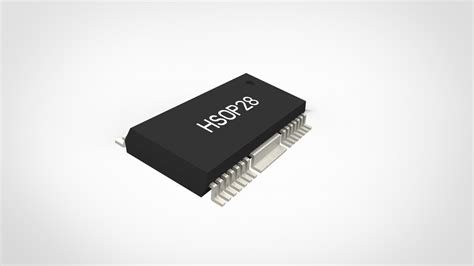

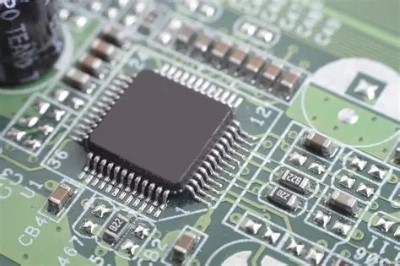

首先是封装类型。常见的有 DIP、SOP、TSSOP、QFP、QFN、BGA 等。DIP 直插封装多见于开发板和传统家电，便于手工焊接，但占板面积大；SOP、TSSOP 等是典型的贴片引脚封装，引脚从两侧伸出，适合中小引脚数器件；QFP 属于四侧引脚封装，适合高引脚数 MCU、FPGA 等；QFN 取消了外露引脚，以底部焊盘形式存在，有利于减小尺寸、改善散热，但对焊接工艺要求更高；BGA 则通过底部阵列焊球连接，是高引脚数与高速芯片的主流选择。
封装不仅影响 PCB 面积和焊接工艺，还直接关系到散热能力和电气性能。在进行产品选型时，应结合整机体积限制、装配能力（是否具备返修、X 光检测等条件）以及频率和电流要求来综合考量。对于功率型和高速器件，较大的封装往往能提供更好的散热和信号完整性。
其次是丝印识别。受限于封装尺寸，芯片表面的印字往往是型号的缩写或内部编码。常见做法是使用主型号+批次码+生产厂标识的组合。对于贴片小封装器件，原厂通常会在 Datasheet 或应用文档中提供“丝印对照表”，可以通过搜索型号加“marking code”来查询。需要注意的是，同一丝印在不同厂家的器件上可能含义不同，因此在替代选型时要特别留意厂家与完整型号，而不是只看丝印字符。
数据手册是理解芯片能力边界的权威来源。它通常包含功能概述、引脚定义、绝对最大额定值、推荐工作条件、电气参数表、时序图、应用电路和封装尺寸等章节。阅读顺序可以是：先看功能简介确认是否满足需求，再看引脚定义和典型应用确认外围电路复杂度，然后重点阅读绝对额定值和推荐工作条件，确保在设计中留出足够余量，最后结合电气参数与时序图进行详细计算或仿真。
在做替代选型时，除了功能与电气参数相近，还需确认封装尺寸和引脚布局是否兼容。即便封装名相同，不同厂商的 Pad 尺寸、焊盘形状和高度也可能存在差异，最好以原厂给出的封装图为基准重新校对 PCB 尺寸。对于关键器件，如电源管理芯片和通信接口芯片，还应关注工作温度范围、ESD 防护等级和长期供货承诺。
归根结底，看懂芯片并不神秘。只要养成“先看封装和引脚、再看功能和极限参数、最后看应用和布局建议”的习惯，并在项目初期就建立完整的 Datasheet 管理和版本记录，就能在产品全生命周期内大大降低设计更改和选型失误带来的风险。
