EMC 与保护器件：TVS、保险丝、磁珠和共模电感

随着电子产品向小型化、高集成度发展，电磁兼容（EMC）和安全防护问题变得越来越突出。ESD 放电、雷击浪涌、电源尖峰和电磁干扰，都可能导致设备工作异常甚至损坏。合理选用 TVS 管、保险丝、磁珠和共模电感等保护器件，是提升产品可靠性和通过认证测试的重要手段。

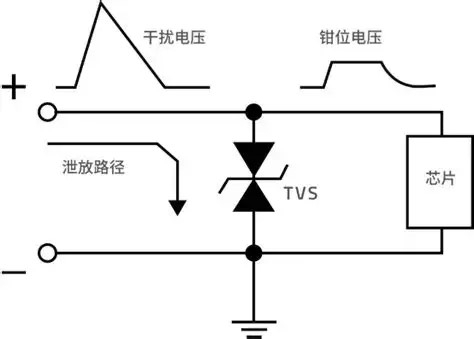

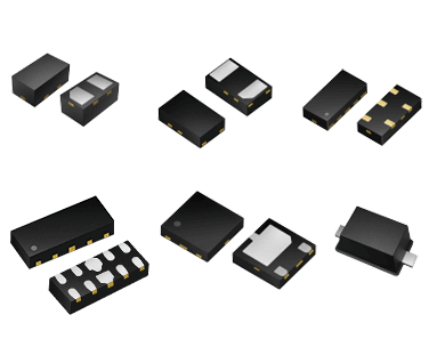

TVS（二极管型瞬态电压抑制器）主要用于吸收瞬态过电压，如静电放电 ESD 和浪涌电压。选型时需关注反向工作电压 Vrwm、击穿电压 Vbr、钳位电压 Vc 和峰值脉冲功率等参数。Vrwm 要高于正常工作电压，但又不能过高，以便在浪涌来临时及时导通；Vc 则决定被保护电路实际承受的最大电压，需要与芯片的绝对额定值相匹配。布板时，TVS 应尽量靠近接口或敏感器件的引脚，并减少走线电感，以提升保护效果。

保险丝则承担“过流熔断”的最后一道安全防线，包括一次性熔断保险丝和可恢复自恢复保险丝（PTC）两大类。一次性保险丝适合对安全要求极高、允许维修更换的场景，如电源输入；自恢复保险丝则常用于 USB、接口和电池保护。选型时要根据系统最大工作电流、启动冲击电流和环境温度选择额定电流，同时关注分断能力，确保在短路时能可靠断开而不会引发次生灾害。

磁珠和共模电感则主要面向电磁干扰抑制。磁珠相当于频率相关的电阻，低频阻抗低、高频阻抗高，常用于电源线和高速信号线的高频噪声滤除。选型时应结合目标频段查看阻抗曲线，而不是只看 100MHz 阻抗这一单一指标。共模电感则对共模干扰呈现高阻，对差模信号影响较小，广泛用于 USB、以太网、电源输入等接口上的 EMI 滤波，帮助产品满足传导和辐射骚扰测试要求。

在实际设计中，这些保护元件往往与 ESD 保护、滤波电容、共模电感和接地设计共同构成系统级的防护方案。比如在一个典型的 USB 接口上，会同时看到 ESD/TVS 管、共模电感、匹配电阻和去耦电容；在 AC-DC 电源输入端，则会组合使用保险丝、压敏电阻、共模电感和 X/Y 安规电容，以满足浪涌、雷击和安全标准。

需要强调的是，保护元件的选型和布局绝不是“随手一放”。错误的参数或位置可能导致形同虚设，甚至引入新的问题。建议在项目早期就结合目标认证标准（如 IEC、CISPR 等），与器件厂家或经验丰富的工程师沟通，基于典型应用电路进行优化设计，并通过实测验证效果。

通过对 TVS、保险丝、磁珠和共模电感的合理搭配，电子产品可以在复杂的电磁环境和电网波动中保持稳定运行，为用户带来更可靠的使用体验，也为企业顺利通过各类认证打下基础。
