半导体器件深度解析:工作原理与应用实践

作者:小编    发布时间:2025-11-29 10:57:55    浏览量:

一、二极管:单向导通的电子阀门

二极管的核心特性是单向导电性,但其在实际应用中的表现远比这个描述复杂。正向压降是一个关键参数,它直接影响电路的效率。肖特基二极管具有较低的正向压降(0.2-0.3V),适合低压大电流应用;而快速恢复二极管则具有较短的反向恢复时间,适合高频开关电路。

在实际电路设计中,需要特别注意二极管的极限参数。最大反向电压必须高于电路可能出现的最高反向电压,并保留足够余量。平均整流电流和浪涌电流能力也需要满足电路要求。在电源电路中,还要考虑二极管的开关损耗和导通损耗,这些损耗会影响整体效率并导致发热。

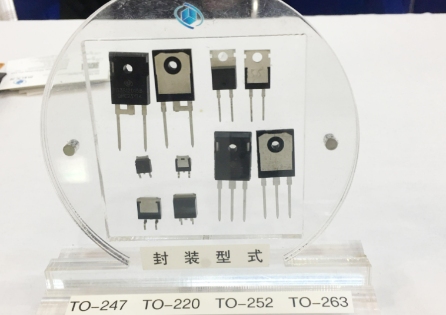

半导体器件深度解析:工作原理与应用实践(图1)

二、晶体管与MOSFET:电路的控制核心

双极型晶体管(BJT)是电流控制器件,其电流放大系数β值是一个重要但离散性较大的参数。在设计BJT电路时,需要确保提供足够的基极驱动电流,使晶体管工作在饱和区或完全截止区,避免停留在放大区导致过热。同时,还要考虑温度对β值的影响,采取适当的温度补偿措施。

MOSFET作为电压控制器件,在现代电子电路中应用更为广泛。导通电阻Rds(on)是MOSFET的关键参数,它决定了导通损耗的大小。栅极电荷Qg影响开关速度,较大的Qg需要更强的驱动能力。在实际应用中,需要设计合适的栅极驱动电路,确保MOSFET能够快速开关,减少开关损耗。

半导体器件深度解析:工作原理与应用实践(图2)

三、集成电路:系统级的设计考量

模拟集成电路的设计需要特别关注噪声、带宽和精度等参数。运算放大器的输入偏置电流、失调电压等参数会直接影响电路精度。在高速应用中,还需要考虑运放的压摆率和建立时间。电源管理IC则需要关注效率、纹波和瞬态响应等特性。

数字集成电路的设计更注重时序和接口匹配。时钟信号的完整性、信号传输延迟、同步问题等都是需要重点考虑的因素。在混合信号电路中,还要特别注意数字部分对模拟部分的干扰,采取适当的隔离和滤波措施。

半导体器件深度解析:工作原理与应用实践(图3)

四、实际应用中的工程问题

在半导体器件的实际使用中,热管理是一个不可忽视的问题。需要根据器件的功耗和热阻设计合适的散热方案,确保结温不超过最大额定值。对于功率器件,还需要考虑封装的热特性,某些封装形式虽然体积小,但散热能力较差。

电磁兼容性(EMC)是另一个重要考量。快速开关的半导体器件会产生电磁干扰,需要采取适当的滤波和屏蔽措施。同时,器件本身也可能受到外部干扰,需要在设计中考虑抗干扰能力。在布板时,要注意功率回路和信号回路的分离,减少寄生参数的影响。

保护电路的设计也至关重要。包括过压保护、过流保护、静电防护等,这些保护措施能够提高电路的可靠性,防止器件损坏。
