电子元器件的失效可分为突发性失效和渐进性失效两大类。突发性失效通常由电过应力(EOS)或静电放电(ESD)引起,表现为元器件的瞬时损坏。渐进性失效则源于材料老化、腐蚀、迁移等长期过程,其失效过程往往具有可预测性。
在半导体器件中,热载流子注入是MOS器件常见的失效机理。当器件工作在较高电场下,载流子获得足够能量注入栅氧层,导致器件参数漂移。此外,时间依赖介电击穿(TDDB)也是集成电路中的重要失效模式,栅氧层在长时间电场作用下会逐渐形成导电通路,最终导致短路失效。
对于无源元件,电极迁移是常见的失效机理。在直流电场和湿度共同作用下,金属离子会沿着介质表面或体内迁移,形成导电通道。以MLCC为例,银电极迁移会导致绝缘电阻下降,甚至发生短路失效。这种现象在高温高湿环境下尤为显著。

温度应力是影响元器件可靠性的首要因素。高温会加速材料的氧化过程,促进界面反应,导致接触电阻增大、参数漂移。温度循环则由于不同材料热膨胀系数的差异,会在内部产生机械应力,引发键合线断裂、焊点疲劳等问题。
潮湿环境对元器件的危害主要体现在两个方面:一是直接导致金属部件腐蚀,特别是在含氯、硫等污染物的环境中;二是诱发漏电和短路,特别是在高阻抗电路中。对于潮湿敏感器件(MSD),如QFP、BGA等封装器件,吸湿后的器件在回流焊过程中会产生"爆米花"效应,导致封装开裂。
机械应力同样不容忽视。振动环境可能引起导线疲劳断裂,冲击则可能导致芯片开裂、键合点脱落。在PCB组装过程中,由于基板与元器件热膨胀系数不匹配产生的应力,也是导致焊点失效的重要原因。

失效分析需要遵循系统的方法流程。首先进行非破坏性分析,包括外观检查、X射线检测、声学扫描(C-SAM)等。X射线可发现内部连接异常、空洞等缺陷,C-SAM则特别适用于检测分层、裂纹等界面问题。
电性分析是定位失效部位的关键步骤。通过曲线追踪仪(IV测试)可以表征器件的电学特性,帮助判断失效模式。对于集成电路,还需要使用探针台进行内部节点测试,结合热点检测技术,定位异常发热部位。
破坏性物理分析(DPA)为了解失效机理提供直接证据。开封后的芯片需要采用显微红外热像、电子显微镜(SEM)、能谱分析(EDS)等先进分析手段。聚焦离子束(FIB)技术可以在纳米尺度上进行截面分析,并能制备透射电镜(TEM)样品,为深入分析界面结构提供可能。

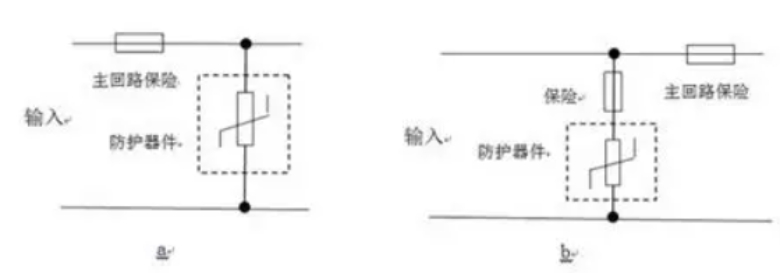

设计阶段的预防措施至关重要。在电路设计时,需要充分考虑降额设计原则,确保元器件工作在安全应力范围内。对于功率器件,要特别注意热设计,保证结温不超过最大额定值。同时,要加入适当的保护电路,如瞬态电压抑制器(TVS)、限流电路等。
制造过程的控制同样重要。在PCB组装过程中,需要优化回流焊温度曲线,避免热冲击。对于潮湿敏感器件,要严格执行烘烤和防潮储存要求。清洁度控制也不容忽视,离子污染会导致 electrochemical migration。
可靠性测试是验证和改进设计的重要手段。环境应力筛选(ESS)可以剔除早期失效产品,高加速寿命试验(HALT)则能快速发现设计薄弱环节。通过温度循环试验、高温高湿试验等加速试验,可以评估产品的寿命特性,为改进设计提供依据。
建立完善的质量管理体系是保证可靠性的基础。这包括供应商管理、来料检验、生产过程控制、最终测试等各个环节。同时,要建立失效分析数据库,通过统计分析找出主要失效模式和机理,推动持续改进。
