基础元器件参数解析与测量方法

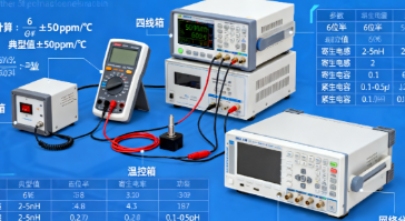

一、电阻参数的精确测量

电阻测量需要考虑多个因素。测量仪表的选择至关重要，普通万用表适用于1Ω-10MΩ范围，高精度测量需用6位半数字万用表。四线制测量法可消除引线电阻影响，测量精度可达0.01%。接触电阻的影响不容忽视，测量前要用酒精清洁测量点，确保接触良好。

温度系数测试需要严格控制环境条件。将电阻置于温控箱中，从25℃开始，每10℃为一个测试点，记录阻值变化。计算公式：TCR=(R2-R1)/[R1×(T2-T1)]。典型金属膜电阻的TCR为±50ppm/℃。测试时要注意温度稳定时间，一般需等待15分钟确保热平衡。

高频特性测试需要专业设备。使用网络分析仪测量电阻的寄生电感和电容，频率范围建议从100kHz到100MHz。贴片电阻的寄生电感约为2-5nH，寄生电容约为0.1-0.5pF。测试时要使用射频探针，避免引线引入的额外寄生参数。

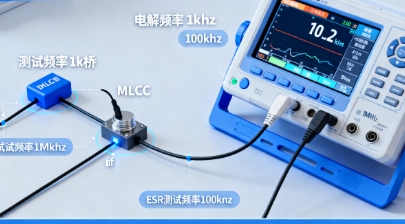

二、电容参数的实际测量

电容容量测量要考虑频率影响。数字电桥是理想选择，测试频率建议使用1kHz和100kHz两个频点。大容量电解电容应在120Hz下测量，小容量MLCC则适合1MHz测试。测量前要对电容充分放电，避免残余电荷影响读数。

损耗角正切（Df）测量需要精确控制。测试条件应包括频率、电压和温度三个变量。MLCC在1kHz下的典型Df值为0.001-0.005，电解电容可达0.1-0.3。测量时要使用四端对连接方式，减少引线影响。温度对Df影响显著，25℃和85℃的测量结果可能相差50%以上。

ESR测量是开关电源应用中的关键。使用专用ESR表或带ESR功能的电桥，测试频率通常为100kHz。电解电容的ESR随频率变化明显，需按实际工作频率选择测试条件。老化后的电容ESR会增大，定期测量可预测寿命。

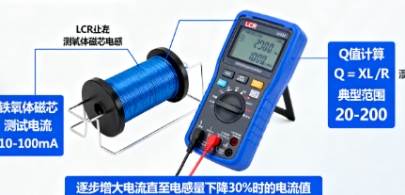

三、电感参数测试技术

电感量测量要考虑直流偏置。使用LCR表时，要设置合适的测试电流，小型功率电感测试电流建议10-100mA。铁氧体磁芯电感在直流偏置下电感量会下降，需测量完整磁化曲线。测试频率一般选择1kHz，高频电感则需要100kHz以上。

品质因数Q值测试要控制多个参数。Q=ωL/R，其中R包括直流电阻和磁芯损耗。测试时要使用低阻抗夹具，减少接触电阻影响。Q值随频率变化，需测量Q-f曲线找到峰值点。典型功率电感的Q值在1MHz下可达50-100，高频电感可达200以上。

饱和电流测试是实用关键。逐渐增大直流电流，监测电感量变化。当电感量下降10%时的电流即为饱和电流。测试时要控制电流上升速率，避免热效应影响。功率电感需要测试温升曲线，确保在实际工作中不超过允许温度。
