运算放大器参数分析与电路设计

一、直流参数测试与补偿技术

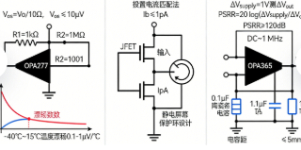

输入失调电压Vos测量需精确。测试电路采用同相放大结构，增益1001倍（R1=1kΩ，R2=1MΩ）。测量输出电压Vo，则Vos = Vo / 1001。现代精密运放如OPA277的Vos ≤ 10μV，测试需用6位半数字表。温度漂移测试：在-40℃到125℃范围内每10℃测一点，计算ΔVos/ΔT，典型值0.1-1μV/℃。

偏置电流Ib补偿方案。采用对称电阻匹配法：同相端和反相端对地电阻相等，使Ib+和Ib-产生相同压降。JFET输入型运放Ib可低至1pA，测试需用静电屏蔽。保护环技术：在输入端周围布设保护环，与输入端同电位，减少漏电流。

电源抑制比PSRR测试。测试频率从DC到1MHz，电源变化ΔVsupply = 1V，测量输出变化ΔVout。PSRR = 20log(ΔVsupply / ΔVout)。如OPA365的PSRR在120dB以上，测试需用低噪声线性电源。布线时电源引脚加0.1μF陶瓷电容并联10μF钽电容，距芯片不超过5mm。

二、交流参数与噪声分析

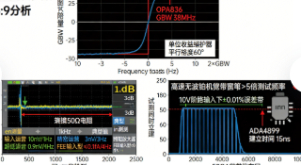

增益带宽积GBW实际测量。测试电路为单位增益缓冲器，输入正弦波频率从10Hz到GBW预估值的2倍。-3dB点对应实际GBW。相位裕度测量：在0dB频率点测量相位偏移，良好设计需≥45°。如OPA836的GBW=38MHz，相位裕度60°，适合高速应用。

噪声参数测试方法。电压噪声密度en测量：输入端接50Ω电阻，输出接低噪声放大器，用频谱分析仪测量。1kHz处en典型值：通用运放10nV/√Hz，精密运放3nV/√Hz，超低噪声运放0.9nV/√Hz。电流噪声in测试需用跨阻放大器，FET输入型可低至0.1fA/√Hz。

建立时间测试标准。输入阶跃信号幅度10V，测量输出到达最终值±0.01%的时间。高速运放如ADA4899建立时间仅15ns（0.01%）。测试需用高速信号源和示波器，带宽≥测试频率5倍。PCB布局采用微带线结构，特性阻抗50Ω，减少反射。

三、实用电路设计实例

仪表放大器精确设计。采用三运放结构，差分增益G = 1 + 2R2/R1。电阻匹配精度需达0.01%，温度系数匹配≤5ppm/℃。共模抑制比CMRR ≥ 100dB，需选用精密电阻如VISHAY的Bulk Metal® Foil。输入保护采用背靠背二极管，限流电阻10kΩ。

有源滤波器设计要点。二阶低通滤波器：截止频率fc = 1/(2π√(R1R2C1C2))。选择巴特沃斯响应，Q=0.707。运放GBW需大于100倍fc。如设计10kHz滤波器，需选用GBW≥1MHz的运放。电阻选用金属膜电阻，容差1%；电容选用C0G陶瓷，容差5%。

电流检测电路优化。检测电阻选择：功率电阻如IRC的LVR系列，温度系数≤50ppm/℃。运放选用零漂移型如LTC2050，Vos≤1μV。差分放大电阻网络匹配至0.1%。PCB布局：检测电阻Kelvin连接，信号线远离功率线，采用接地屏蔽层。

四、PCB布局与可靠性设计

电源去耦布局规范。每个运放电源引脚配0.1μF陶瓷电容，位置距芯片≤3mm。每5个运放加1个10μF钽电容。电源层分割：模拟电源与数字电源完全隔离，间距≥2mm。多层板设计：信号层-地平面-电源平面-信号层结构。

接地系统优化。采用星型接地，模拟地单点连接到电源地。地平面完整，避免分割。敏感信号如反相输入端，用地线包围保护。测试点设计：关键节点预留测试孔，孔径0.8mm，周围有接地保护环。

防护设计增强可靠性。ESD保护：输入端串联100Ω电阻并联5V TVS管。过压保护：采用肖特基二极管钳位，正向压降0.3V。湿度防护：三防漆涂覆，厚度25-50μm，边缘覆盖良好。温升控制：功耗大的运放加散热片，热阻计算确保结温≤85℃。
