功率半导体器件选型与应用指南

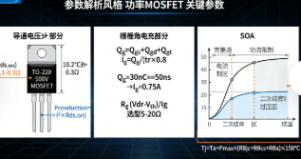

一、功率MOSFET关键参数解析

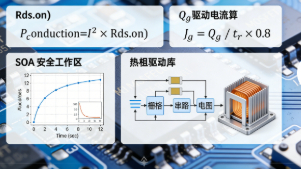

导通电阻Rds(on)是MOSFET选型首要指标。以TO-220封装的500V MOSFET为例，当前主流型号Rds(on)通常在0.1-0.3Ω范围。选型计算公式：Pconduction = I² × Rds(on)，实际应用中需考虑温度系数，Rds(on)随结温上升约增加50%。例如，在100℃结温下，室温0.2Ω的Rds(on)会升至约0.3Ω。对于高频开关应用，还需计算开关损耗：Psw = 0.5 × Vds × Id × (tr + tf) × fsw，其中tr、tf分别为上升下降时间，fsw为开关频率。

栅极电荷Qg直接影响驱动设计。Qg参数包括栅源电荷Qgs、栅漏电荷Qgd和总栅极电荷Qgt。驱动电流计算：Ig = Qg / (tr × 0.8)，例如Qg=30nC，tr=50ns时，所需驱动电流约0.75A。栅极电阻Rg选择公式：Rg = (Vdr - Vth) / Ig，其中Vdr为驱动电压，Vth为阈值电压。实际应用需在开关速度和EMI间折衷，典型值5-20Ω。

安全工作区SOA确保可靠运行。SOA曲线包含五个区域：完全导通区、电流限制区、功率限制区、二次击穿区和过压区。设计时要确保工作点位于安全区域内，留出20%余量。热阻参数Rθjc、Rθcs、Rθsa需串联计算，确保结温Tj = Ta + Ptotal × (Rθjc + Rθcs + Rθsa)不超过最大额定值，通常150℃。

二、栅极驱动电路设计要点

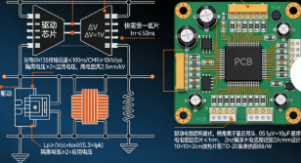

驱动芯片选型需匹配MOSFET参数。驱动电流应满足：Idrive > Qg / tr，其中tr为期望上升时间。以IR2110为例，峰值电流2A，适合驱动Qg≤100nC的MOSFET。自举电路设计：自举电容Cboot ≥ (Qg × 2) / ΔV，ΔV为自举电压降，一般取1V。自举二极管需选用快恢复二极管，trr ≤ 50ns。

隔离驱动设计用于高压应用。光耦隔离如6N137传输延迟≤100ns，共模抑制比CMR ≥ 10kV/μs。变压器隔离设计：初级电感Lp ≥ (Vcc × ton) / (0.3 × Ipk)，其中ton为导通时间，Ipk为峰值电流。隔离电压需达到工作电压2倍以上，爬电距离按2.5mm/kV设计。

PCB布局优化降低寄生参数。驱动回路面积最小化，栅极电阻尽量靠近MOSFET引脚。电源退耦电容采用0.1μF陶瓷电容并联10μF电解电容，位置距驱动芯片不超过1cm。大电流路径采用铺铜处理，铜厚2oz，宽度按2A/mm计算。散热设计：TO-220封装需配10×10×2cm散热片，热阻约8℃/W。

三、保护电路与热管理

过流保护采用多种方案。电流检测电阻Rsense阻值计算：Rsense = Vth_oc / Ipeak，其中Vth_oc为比较器阈值，通常0.1-0.2V。去耦时间设定：tblank = L / (Vds / Ipeak)，避免误触发。退饱和检测用于IGBT保护，检测电压通常设置12-13V。

过温保护确保长期可靠。热敏电阻安装于散热器表面，距离MOSFET芯片中心不超过1cm。温度曲线校准：25℃时阻值10kΩ，B值3435K。控制策略：90℃启动风扇，110℃降额运行，130℃关断保护。热仿真软件建模，网格尺寸在芯片处≤0.5mm，确保仿真精度。

EMI抑制措施全面。栅极串联电阻抑制振铃，值在10-47Ω范围。RC吸收电路：Rs = √(Lp / Cp)，Cs = 2 × tr / Rs，其中Lp为寄生电感，Cp为寄生电容。共模滤波器设计：差模电感Ldm = (0.1 × Vripple) / (fsw × ΔI)，共模电感Lcm ≥ 10 × Ldm。
