实测有效！LLC谐振变换器控制迎来新突破，动态性能与抗干扰能力大幅提升！

在现代电力电子领域，高效率、高功率密度的开关电源已成为众多先进电子设备的核心。其中，LLC谐振变换器因其能够在全负载范围内实现原边开关管的零电压开通和副边整流管的零电流关断，从而拥有极高的转换效率，被广泛应用于服务器电源、通讯电源、高端显示器以及新能源领域。然而，当这类变换器应用于对动态性能要求极高、负载变化频繁的场景时，比如数据中心服务器随计算负载波动、电动汽车充电过程中的功率快速调整，一个固有的矛盾便凸显出来：如何同时兼顾快速的动态响应速度和强大的抗外部干扰能力？传统的单环控制或经典的双环控制策略往往顾此失彼，响应快了易受扰动，追求稳定则响应迟缓。近期，一项针对这一核心难题的创新性控制策略研究，为破解LLC谐振变换器的动态控制困局提供了全新的、颇具前景的解决方案——电荷自抗扰控制策略。这项研究不仅从理论上构建了新的控制框架，更通过300W的实验样机，用扎实的数据证明了其相较于传统方法的显著优势。

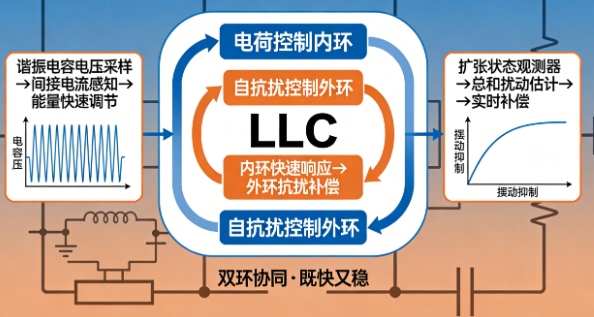

这项策略的创新之处，在于它巧妙地构建了一个“电荷控制内环”与“自抗扰控制外环”相结合的双闭环复合控制系统，实现了对变换器内部状态与外部扰动的分层、协同管理。首先，让我们深入其核心——电荷控制内环。研究人员没有采用传统的直接检测谐振电流（这通常需要昂贵且易受干扰的电流传感器）的方式，而是另辟蹊径，通过采集更容易获取且噪声更小的谐振电容电压信号。基于LLC谐振腔的物理特性，他们精确推导了谐振电容电压与谐振电流之间的数学关系。利用这一关系，电荷控制内环能够间接但精准地感知和控制谐振腔内的能量流动状态。通过合理设计该内环的控制器参数，系统首先在内部建立了一个快速、稳定的基础调节机制，负责对快速的负载波动做出第一时间的响应，相当于为整个控制系统打造了一个灵敏而强健的“心脏”。

然而，仅有快速的内环还不够。在实际复杂工况下，输入电压的波动、元件参数的老化漂移、以及各种未建模的动态特性，都会作为“总和扰动”影响系统的最终输出性能。这正是自抗扰控制（ADRC）外环大显身手的舞台。自抗扰控制是一种极具鲁棒性的先进控制算法，其核心思想并非精确建模所有扰动，而是将它们视为一个整体进行实时估计并补偿。在本策略中，研究人员将线性化的自抗扰控制器置于电压外环。它就像一个高度智能的“指挥官”，实时观测输出电压的偏差，并利用其独特的扩张状态观测器，估算出由内环未完全抑制的残余扰动及所有外部干扰构成的“总和扰动”。然后，控制器在计算控制量时直接抵消这个估计扰动。这意味着，无论扰动来自何方、形式如何，系统都能自动地、主动地进行抵抗，从而极大地提升了整体的抗干扰能力和稳态精度。内环的电荷控制负责“冲锋陷阵”快速应对变化，外环的自抗扰控制则负责“运筹帷幄”消除各类不确定性，二者相辅相成，共同构成了一个既快又稳的控制体系。

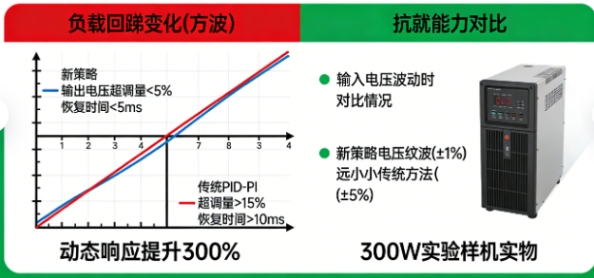

为了验证这一理论策略的可行性与优越性，研究团队设计并搭建了一台额定功率为300W的LLC谐振变换器实验样机。在严格的对比实验中，他们将提出的电荷自抗扰控制策略与广泛使用的传统PID-PI双环控制策略置于相同的动态测试条件下。实验结果令人信服地展示了新策略的强大性能。在负载阶跃突变测试中，新策略下的输出电压超调量显著减小，恢复至稳态的时间也大幅缩短，展现了更优的动态响应速度和阻尼特性。在模拟输入电压突波或存在周期性干扰的测试中，新策略控制下的输出电压波动幅度远小于传统方法，表现出卓越的抗扰动能力和电压稳定性。这些实验数据从实践层面证实，电荷自抗扰控制策略有效解决了LLC谐振变换器在动态场景下“快”与“稳”难以兼得的经典矛盾。

这项关于电荷自抗扰控制策略的研究，其意义远超一项具体的技术改进。它代表了电力电子控制领域一种融合经典物理关系（电荷控制基于电路本质）与现代智能控制理论（自抗扰控制）的先进思路。对于追求极致性能的服务器电源、要求高度可靠的车载充电机、以及对动态响应苛刻的工业变频器等应用而言，此项研究提供了一条明确且有效的技术路径。它表明，未来高性能电源的设计，不仅需要关注拓扑结构和半导体器件，控制算法的智能化与融合创新，同样是挖掘系统潜力、提升产品竞争力的关键所在。随着算法实现能力的不断增强，此类先进控制策略从实验室走向大规模工业应用的前景十分广阔，有望推动整个电源行业向更高效率、更优动态性能和更强鲁棒性的方向持续迈进。
